FPC Ontwerpparameters

Belangrijkste Technische Parameters:

1. Over Afmetingen:

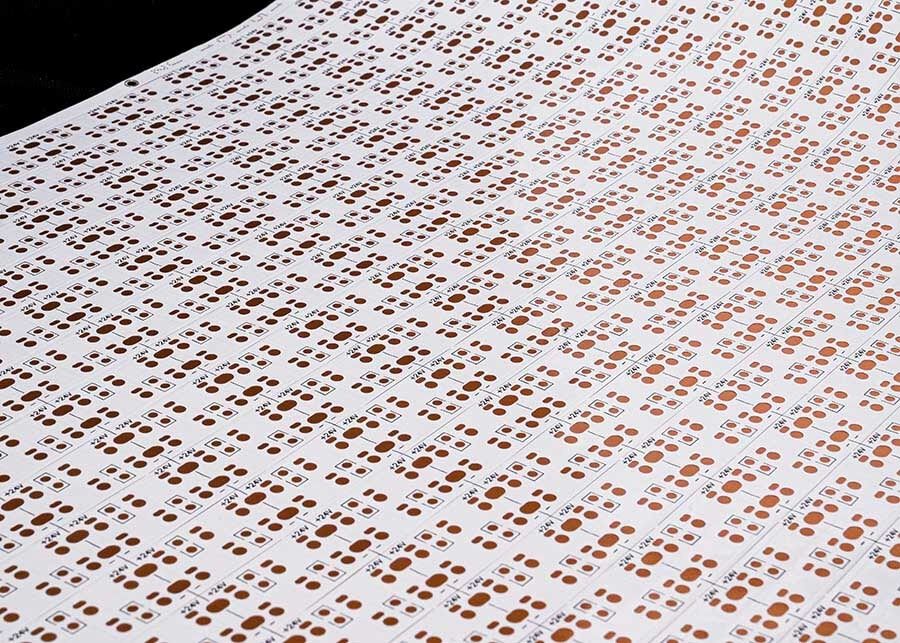

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal printplaat: maximale breedte 240. maximale lengte 100 meter.

2. Aantal Lagen op de Printplaat

• De enkellaagse printplaatstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige printplaten twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur

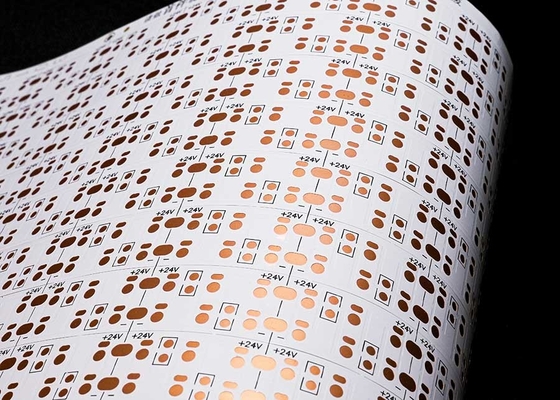

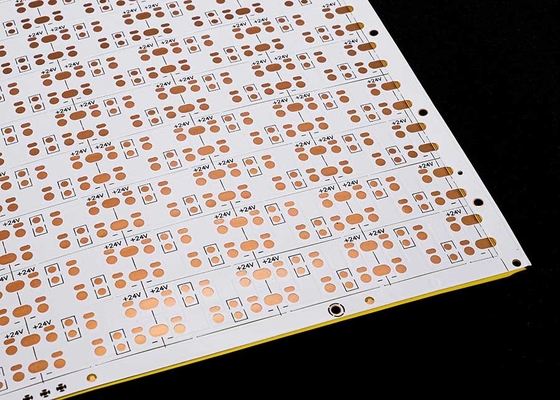

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precisie FPC enkellaagse opties zijn 18um (0.5oz) en 35um (1oz);
• De precisie FPC dubbellaagse printplaat kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkellaagse printplaat kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse printplaten kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale Lijnbreedte/Lijnspatiëring

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.
