Hoe een PCB-bord te ontwerpen?
Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele printplaten, HDI printplaten, SMD led-lichtstrips, COB led-strips, PCB-bordontwerp, flexibele led-schermen, elektronische PCB's, printplaatmontage, circuitkaartmontage en dergelijke leveren.

Product beschrijving:

Productmodel:HQ30158

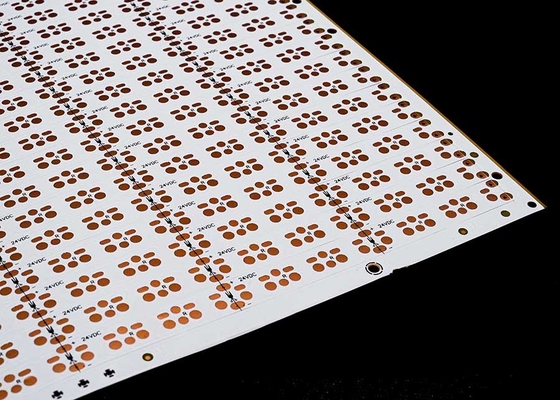

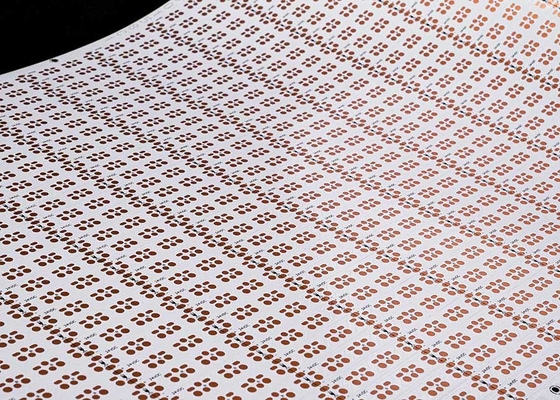

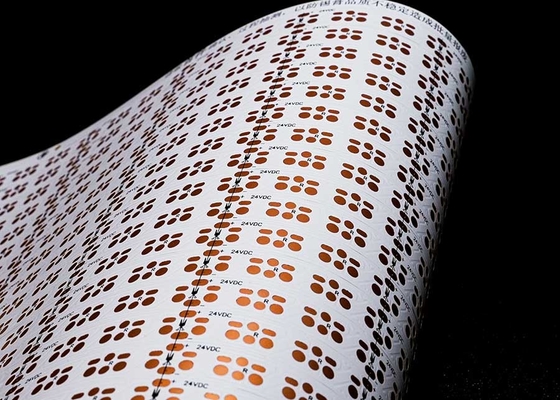

Productnaam: Flexibele LED Strip Printplaat 2835-90灯/PCS-8*503-24V
Productkenmerken: Dubbellaags bord met dubbelzijdige witte film Zwart Karakter OSP Antioxidant

Productspecificaties:2835,90 lichtpunten /PCS, afmeting: 8*503mm, 24V dubbelzijdige plaat witte film FPCB

FPC-ontwerpparameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal van lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• In vergelijking met enkellaagse FPC's hebben dubbelzijdige borden twee lagen koperfolie, meer vias en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Solderen maskerkleur

De soldeermaskerkleuren van FPC's zijn geel, zwart en wit. Stel voor om geel te gebruiken, gele film is geschikt voor de overgrote meerderheid van de producten, zoals verschillende kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-schermen, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-schermen, medische schoonheidsproducten, enz.

4. Koperfolie dikte

• Precisie FPC enkele paneel opties zijn onder andere 18um (0.5oz) en 35um (1oz);
• Het precisie FPC dubbellaags bord kan worden geselecteerd uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkele paneel kan 18um/25um/35um (1oz)/50um kiezen;
• Gewone FPC dubbellaags borden kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijn afstand

In normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consultatie

16 jaar focus op FPC flexibele printplaatontwerp en R&D-productie, om klanten gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2.Aanbieding

Voorbeeld- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, aanzienlijk voor klanten om kosten te besparen.

3.Beroep

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische kernmedewerkers.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen af te ronden, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5.Monster maken

Wij zijn gespecialiseerd in FPC-monsterproductie en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneelmonsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en onderscheidingen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan de afbeelding die u ziet een zekere mate van chromatische aberratie hebben. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in alle soorten FPC-monsterproductie en aanpassingsdiensten,  Als u geïnteresseerd bent in onze producten, vertel ons dan uw wensen, wij helpen u bij het leveren van professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem online contact met ons op of stuur ons een e-mail, en wij zullen u voorzien van een-op-een service van ons professionele verkoopteam.Bedankt voor uw tijd.
