Groothandel 24V LED Strip Flexibele Printplaat Met 30 Lichtkralen LED Dubbelzijdige Printplaat FPCB

Productbeschrijving:

Productmodel:HQ30118
Productnaam: Flexibele LED Strip Printplaat
Productkenmerken:2835-60LEDS/PCS-10*503-24V

Dubbellaagse printplaat met dubbelzijdige witte film Zwart Karakter OSP Antioxidant

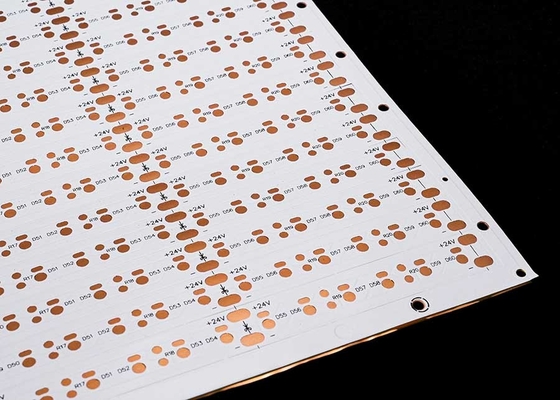

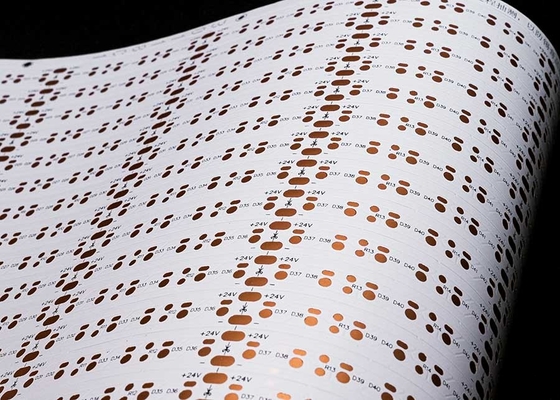

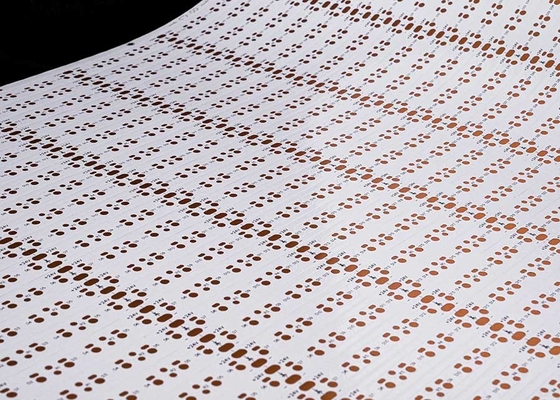

Productspecificaties:2835 LED Strip Flexibele Printplaat, 60 lichtkralen per stuk, afmeting: 10*503mm, 24V dubbelzijdige printplaat witte film FPCB

FPC-ontwerpparameters

Belangrijkste technische parameters:

1.Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal printplaat: maximale breedte 240. maximale lengte 100 meter.

2. Aantal van lagen op de printplaat

• De enkellaagse printplaatstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• In vergelijking met enkellaagse FPC's hebben dubbelzijdige printplaten twee lagen koperfolie, meer vias en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Suggestie: gebruik geel. Gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

Precisie FPC enkele paneelopties omvatten 18um (0,5oz) en 35um (1oz);

• De precisie FPC dubbellaagse printplaat kan worden geselecteerd uit 12um (0,33oz), 18um (0,5oz) en 35um (1oz).
• Gewone FPC enkele paneel kan kiezen voor 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse printplaten kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um of 35-70um.
• 5. Minimale lijnbreedte/lijn afstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2.Offerte

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, aanzienlijk voor klanten om kosten te besparen.

3.Beroep

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische kernmedewerkers.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen af te ronden, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5.Monster Maken

Wij zijn gespecialiseerd in FPC-monsterproductie en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneelmonsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Onderscheidingen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan de afbeelding die u ziet een zekere mate van chromatische aberratie hebben. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in alle soorten FPC-monsterproductie en aanpassingsdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw wensen, wij helpen u bij het leveren van professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem online contact met ons op of stuur ons een e-mail,

en wij zullen u een-op-een service bieden van ons professionele verkoopteam.Bedankt voor uw tijd.
