Productomschrijving:
Productmodel:HQ004

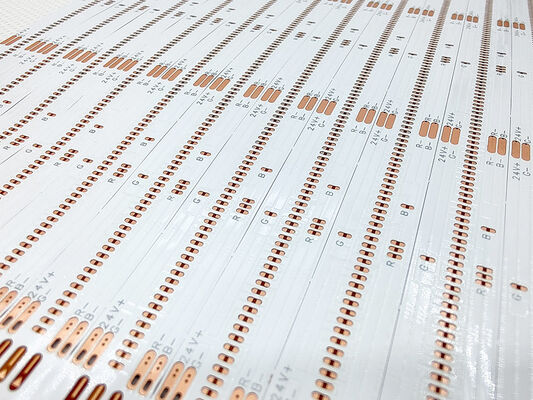

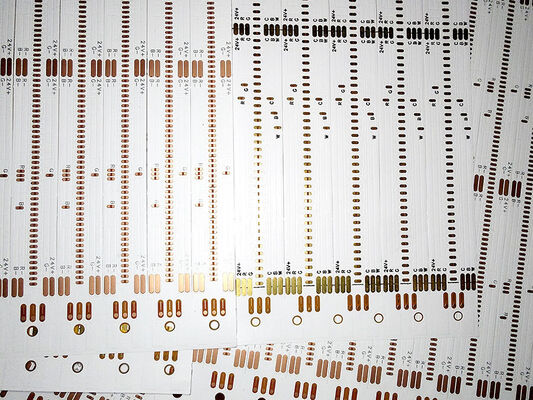

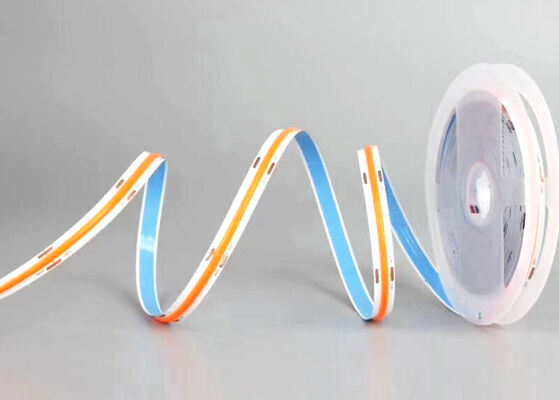

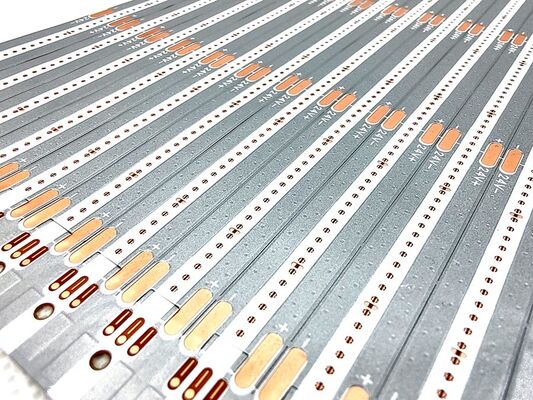

Productnaam: COB lichtstrip FPC
Productkenmerken: Dubbellaags bord, dubbelzijdige filmcoating, wit bord, zwarte tekst, OSP antioxidant
Productspecificaties:Ondersteunt diverse stijlen van FPC flexibele borden, niet-standaard maatwerk

FPC ontwerp parameters

Belangrijkste technische parameters:
1. Over afmetingen:
Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.
2. Aantal lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC, hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur
De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, gele film is geschikt voor de overgrote meerderheid van producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.
4. Koperfoliedikte

• Precisie FPC enkellaagse opties zijn 18um (0.5oz) en 35um (1oz);
• Het precisie FPC dubbellaagse bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewoon FPC enkellaags bord kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand
Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

   16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning.

2. Offerte

   Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professionaliteit

   Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

   Biedt oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas als one-stop service leveren, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5. Monsterproductie

   Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.
