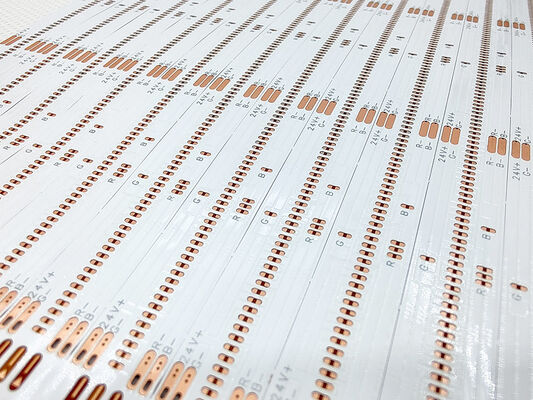

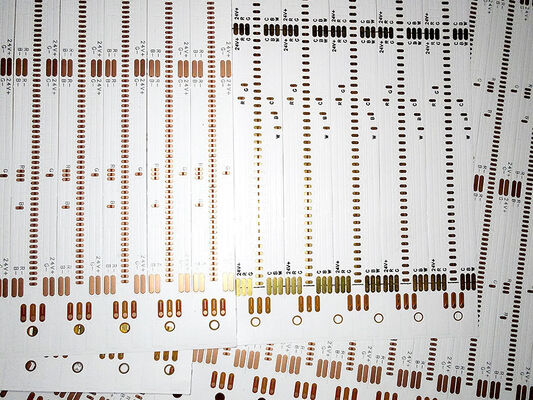

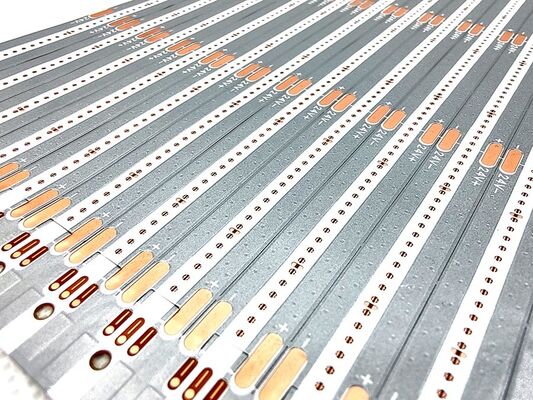

Aangepaste witte film LED strip flexibele printplaat voor auto-instrumenten en LED-verlichting

Productomschrijving:

Productmodel:HQ004

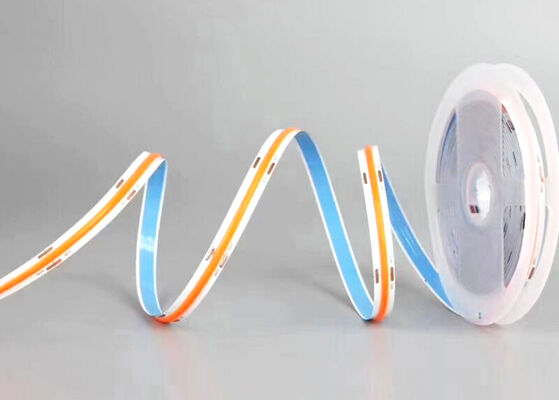

Productnaam: COB lichtstrip FPC
Productkenmerken: Dubbellaags bord, dubbelzijdige filmcoating, wit bord, zwarte tekst, OSP antioxidant

Productspecificaties:Ondersteunt diverse stijlen van FPC flexibele bord niet-standaard maatwerk

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC, hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeer

maskerkleur De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Suggestie om geel te gebruiken, gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfolie dikte

Precisie FPC enkel paneel opties zijn 18um (0.5oz) en 35um (1oz);

• Het precisie FPC dubbellaags bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewoon FPC enkel paneel kan kiezen 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R & D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en het verstrekken van gerelateerde technische ondersteuning.

2. Aanbieding

Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, sterk voor klanten om kosten te besparen.

3. Professioneel

Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's van geavanceerde apparatuur en productietechnologie, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5. Monster maken

Wij zijn gespecialiseerd in FPC monster maken en maatwerk diensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbel paneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbetonen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan het beeld dat u ziet enige mate van chromatische aberratie hebben. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monster maken en maatwerk diensten, Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij zullen u helpen om professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service te bieden.

neem contact met ons op online of E-mail ons,

en wij zullen u een één-op-één service bieden van ons professionele verkoopteam.Bedankt voor uw tijd.
