Hoe ontwerp je een printplaat?

Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele printplaten, HDI printplaten, SMD LED-strips, COB LED-strips, PCB-bordontwerp, flexibele LED-displayschermen, elektronische printplaten, printplaatassemblage, printplaatassemblage, thuis gezichtsmasker schoonheidsinstrument en haar groeiapparaat printplaten, enz. leveren.

Productomschrijving:

Productmodel: HQ007

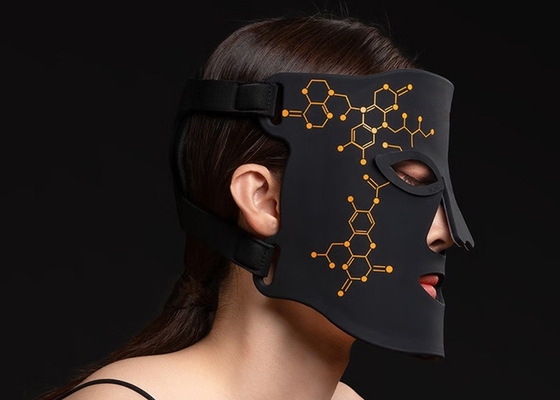

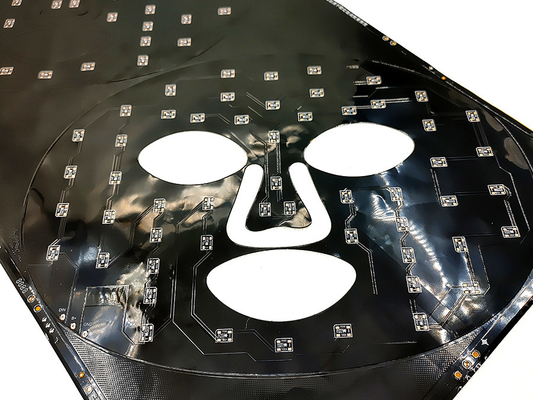

Productnaam: Photon schoonheidsapparaat FPC / LED schoonheidsmasker printplaat

Productkenmerken: Dubbellaags bord, dubbelzijdige filmcoating, wit bord, zwarte tekst, OSP antioxidant

Productspecificaties:

1. Volgens uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen LED flexibele masker printplaat, LED masker enkel- en dubbelzijdige meerlaagse bedrading.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek heeft een professionele buigtester, elke batch materialen door

Tientallen duizenden buigtesten voor massaproductie

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over afmetingen:

Precisie FPC: De maximale maat is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale maat. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precisie FPC enkelpaneel opties zijn 18um (0,5 oz) en 35um (1 oz);
• Het precisie FPC dubbellaags bord kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).
• Gewoon FPC enkelpaneel kan kiezen uit 18um/25um/35um (1 oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger de defectkans, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. 1.Consultatie

   16 jaar focus op FPC flexibele printplaatontwerp en R&D-productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. 2.Aanbieding

   Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. 3.Professionaliteit

   Ons bedrijf heeft geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. 4.Ontwerp

   Bied oplossingen aan klanten om een ​​aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5. 5.Monster maken

   Wij zijn gespecialiseerd in FPC-sample maken en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelpaneel samples kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbetonen
