Hoe ontwerp je een printplaat?

Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele printplaten, HDI printplaten, SMD LED-strips, COB LED-strips, PCB-bordontwerp, flexibele LED-displayschermen, elektronische printplaten, printplaatassemblage, printplaatassemblage, thuis gezichtsmasker schoonheidsinstrument en haar groeiapparaat printplaten, enz. leveren.

Productomschrijving:

Productmodel:HQ007

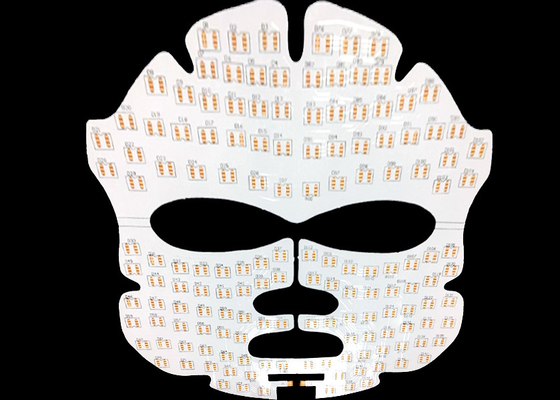

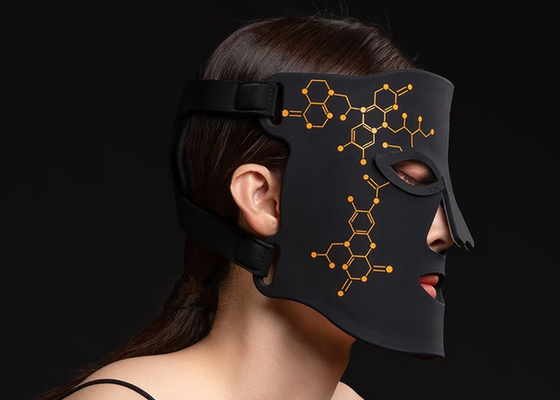

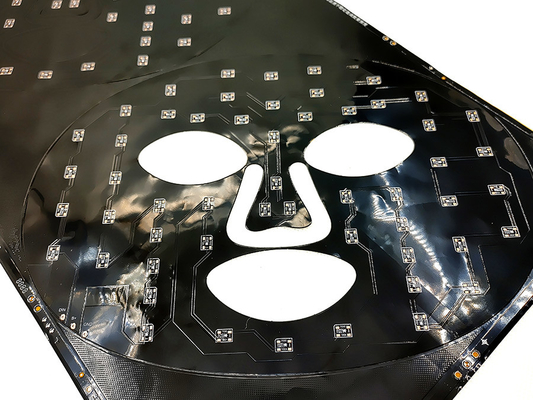

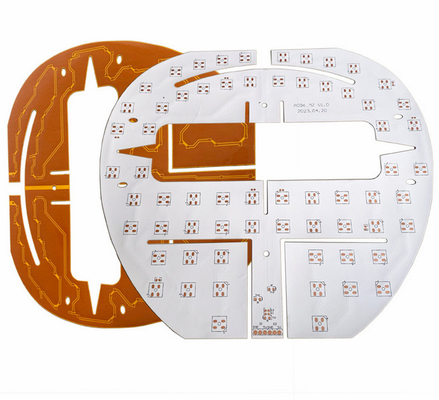

Productnaam: Photon schoonheidsapparaat FPC / Led schoonheidsmasker printplaat
Productkenmerken: Dubbellaags bord, dubbelzijdige filmcoating, wit bord, zwarte tekst, OSP antioxidant

Productspecificaties:

1. Volgens uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen LED flexibele masker printplaat, LED masker enkel- en dubbelzijdige meerlaagse bedrading.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek heeft een professionele buigtester, elke batch materialen door

Tientallen duizenden buigtesten voor massaproductie

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over afmetingen:

Precisie FPC: De maximale afmeting is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precisie FPC enkellaagse opties zijn 18 um (0,5 oz) en 35 um (1 oz);
• Het precisie FPC dubbellaagse bord kan worden gekozen uit 12 um (0,33 oz), 18 um (0,5 oz) en 35 um (1 oz).
• Gewone FPC enkellaagse borden kunnen kiezen uit 18 um/25 um/35 um (1 oz)/50 um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25 um, 25-25 um, 35-35 um, of 35-70 um.

5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3 mil te gebruiken.

Serviceproces

1. Consultatie

   16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Aanbieding

   Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professionaliteit

   Ons bedrijf heeft geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

   Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5. Monster maken

   Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbetonen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in belichting en schermresolutie, kan het beeld dat u ziet enige mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monsterproductie en maatwerkdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij zullen u helpen met professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem alstublieft contact met ons op via de lijn of e-mail ons, en wij zullen u een één-op-één service bieden van ons professionele verkoopteam. Bedankt voor uw tijd.
