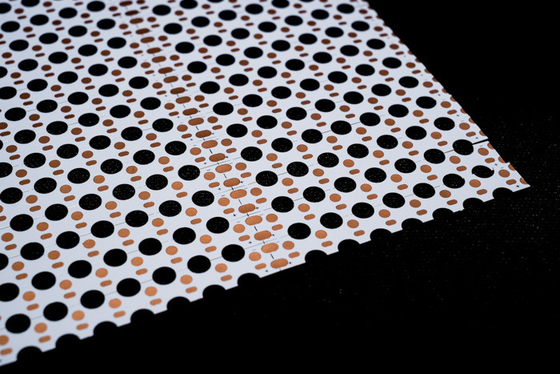

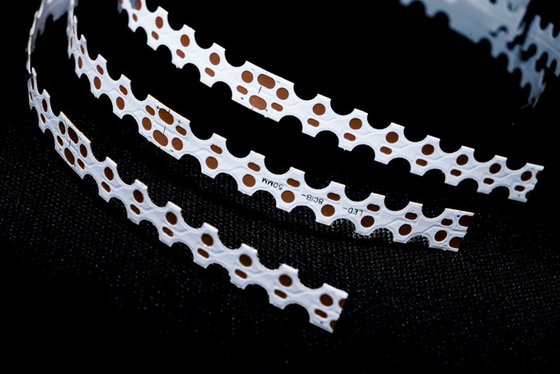

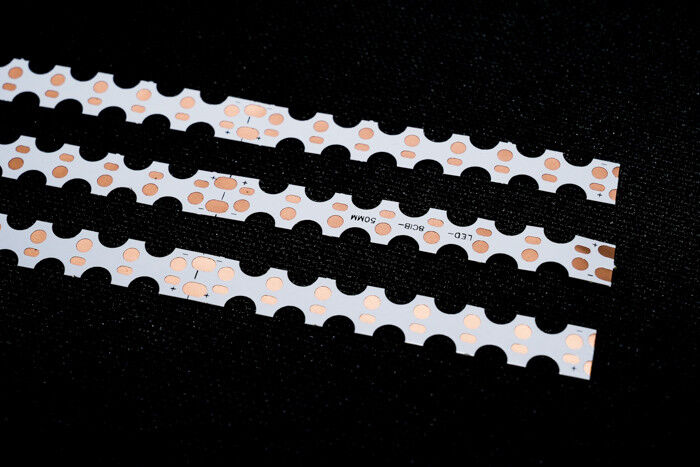

Aanpasbare Dubbelzijdige Flexibele PCB voor LED Strip S-Type Lamp FPC met Witbord

Productomschrijving:

Productmodel:HQ008
Productnaam: S-type lamp FPC
Productkenmerken: Dubbellaags bord, dubbelzijdige foliecoating, witbord, zwarte tekst, OSP antioxidant

Productspecificaties:

1. Volgens uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen S-type lamp FPC  en andere LED flexibele printplaten met enkele en dubbele zijden.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek heeft een professionele buigtester, elke batch materialen door

Tienduizenden buigtesten voor massaproductie.

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale grootte is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale grootte. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC, hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Suggestie om geel te gebruiken, gele folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte folie heeft een extra laag witte coating vergeleken met gele folie, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precisie FPC enkele paneelopties omvatten 18 um (0,5 oz) en 35 um (1 oz);

Het precisie FPC dubbellaags bord kan worden gekozen uit 12 um (0,33 oz), 18 um (0,5 oz) en 35 um (1 oz).

• Gewone FPC enkele paneel kan kiezen 18 um/25 um/35 um (1 oz)/50 um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25 um, 25-25 um, 35-35 um, of 35-70 um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3 mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R & D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerp tekeningen, ontwikkeling van nieuwe producten en het verstrekken van gerelateerde technische ondersteuning.

2. Aanbieding

Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, sterk voor klanten om kosten te besparen.

3. Professionaliteit

Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's van geavanceerde apparatuur en productietechnologie, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5. Monster maken

Wij zijn gespecialiseerd in FPC monster maken en maatwerk diensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan het beeld dat u ziet enige mate van chromatische aberratie hebben. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monster maken en maatwerk diensten, Als u geïnteresseerd bent in onze producten, vertel ons uw vereisten, wij zullen u helpen om professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service te bieden.

neem contact met ons op via de lijn of stuur ons een e-mail,

en wij zullen u een één-op-één service bieden van ons professionele verkoopteam.

Bedankt voor uw tijd.
