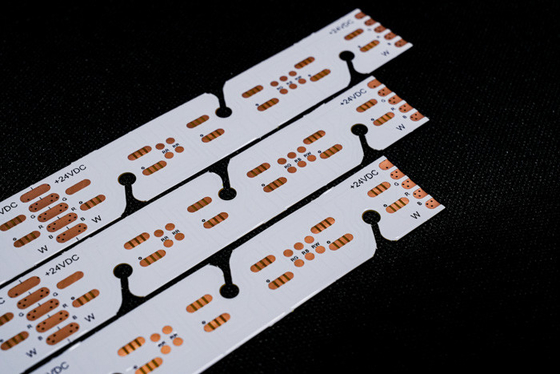

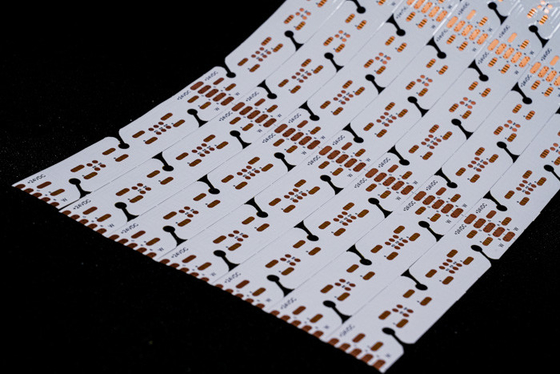

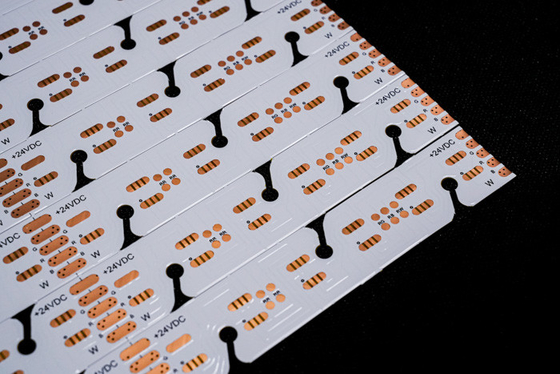

Printplaatassemblage met dubbelzijdige FPC 24V Elektronische Printplaat

Productomschrijving:

Productmodel:HQ013
Productnaam: S-type kleurenlampje FPC;
Productkenmerken: Dubbellaags bord, dubbelzijdige foliecoating, wit bord, zwarte tekst, OSP-antioxidant

Productspecificaties:

1. Wij zijn de fabrikant van flexibele printplaten en FPC's, die volgens uw behoeften verschillende materiaaldiktes en procesvereisten kunnen aanpassen. Kleurrijke LED-strip FPC, printplaatassemblage en andere elektronische printplaten, LED flexibele printplaten met enkel- en dubbelzijdige.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen wordt door

tienduizenden buigtesten ondergaan vóór massaproductie om de productkwaliteit te garanderen.

FPC-ontwerpparameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale afmeting. Rolmateriaalbord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC's hebben dubbelzijdige borden twee lagen koperfolie, meer via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen. Gele folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte folie heeft een extra laag witte coating vergeleken met gele folie en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precisie FPC enkelpaneel opties zijn 18um (0,5 oz) en 35um (1 oz);

Het precisie FPC dubbellaags bord kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).

• Gewoon FPC enkelpaneel kan kiezen uit 18um/25um/35um (1 oz)/50um;
• Gewone FPC dubbellaags borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaatontwerp en R&D-productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Offerte

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professionaliteit

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau-neerslag, uw keuze en vertrouwen waardig.

5. Monsterproductie

Wij zijn gespecialiseerd in FPC-sampleproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelpaneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan het beeld dat u ziet enige mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC-sampleproductie en maatwerkdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij helpen u met professionele oplossingen, substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en andere one-stop service.

neem contact met ons op via de lijn of e-mail ons,

en wij bieden u een één-op-één service van ons professionele verkoopteam.

Bedankt voor uw tijd.
