Hoe ontwerp je een printplaat?
Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele circuits, HDI printplaten, SMD LED-strips, COB LED-strips, PCB-ontwerp, flexibele LED-displayschermen, elektronische printplaten, printmontage, printkaarten en dergelijke leveren.

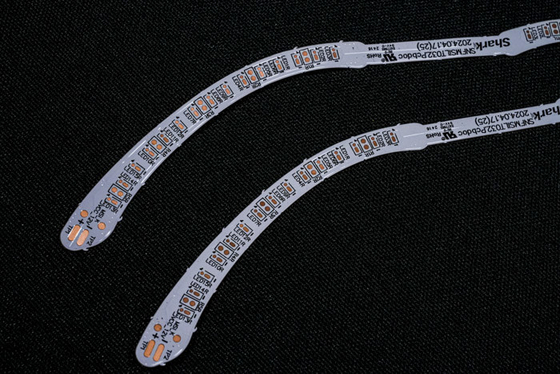

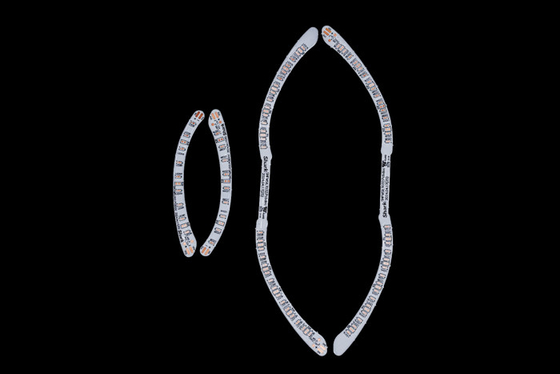

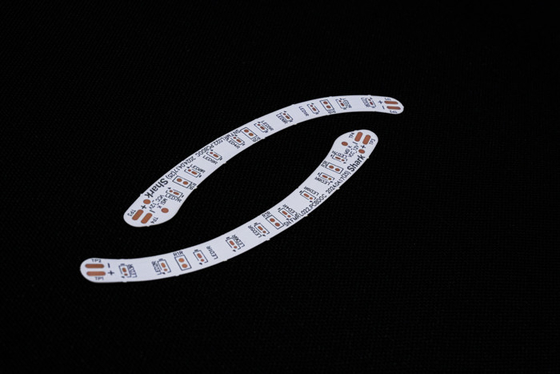

Flexibele Pcb Fabrikant Dubbellaags Fpc Board Assemblage Flexibele Pcb Voor Led Strip

Productomschrijving:
Productmodel: HQ018
Productnaam: Paneelverlichting Board
Productkenmerken: Dubbellaags bord, dubbelzijdige foliecoating, wit bord, zwarte tekst, OSP antioxidant

Productspecificaties:
1. Wij zijn de fabrikant van Flexibele Pcb en FPC, die volgens uw behoeften verschillende materiaaldiktes en procesvereisten kan aanpassen. Kleurrijke LED-strip FPC en andere LED flexibele printplaten met enkelzijdig, dubbelzijdig en meerlaags.
2. Goede flexibiliteit en weerstand tegen buigen
De fabriek beschikt over een professionele buigtester, elke batch materialen ondergaat tienduizenden buigtesten voordat deze in massaproductie gaat.

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over afmetingen:
Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, meer via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur
De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, gele folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte folie heeft een extra laag witte coating vergeleken met gele folie en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precisie FPC enkellaagse opties zijn 18um (0.5oz) en 35um (1oz);
• Het precisie FPC dubbellaags bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkellaags bord kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaags borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand
Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie
   16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.
2. Aanbieding
   Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.
3. Professionaliteit
   Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.
4. Ontwerp
   Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas als one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.
5. Monsterproductie
   Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen
