Hoe ontwerp je een printplaat?
Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele circuits, HDI printplaten, SMD LED-strips, COB LED-strips, PCB-ontwerp, flexibele LED-displayschermen, elektronische printplaten, printplaatassemblage, circuitkaartassemblage enz. leveren.

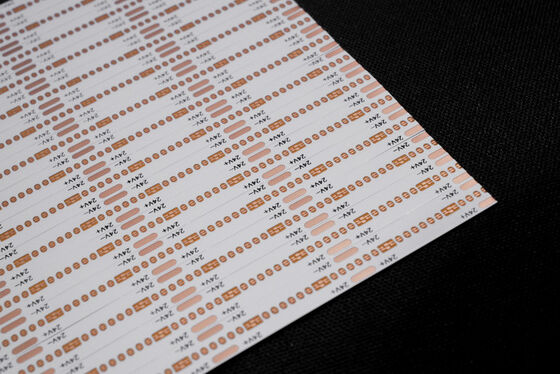

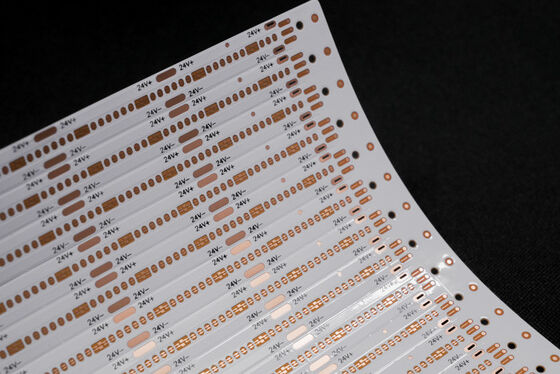

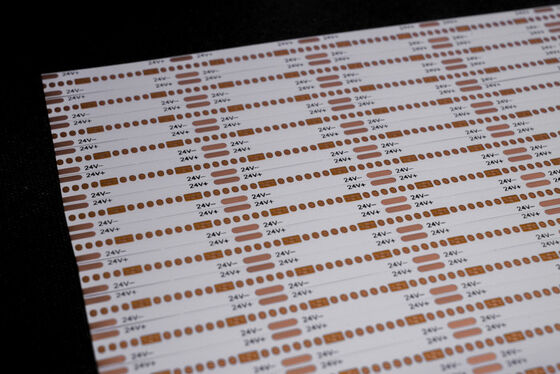

24V LED-stripbord met dubbele laag voor verlichting Flexibele FPC Fabrikant

Productomschrijving:

Productmodel:HQ040
Productnaam: LED-stripbord
Productkenmerken: Dubbellaags circuitbord, dubbelzijdige witte film, zwarte tekst,OSP antioxidant

Productspecificaties:

1. Wij zijn de fabrikant van Flexibele Pcb en FPC, kunnen volgens uw behoeften verschillende materiaaldiktes en procesvereisten aanpassen voor LED-strip FPC, Precision FPC, Kleurrijke LED-strip FPC  en andere LED flexibele printplaten met enkele, dubbele zijden en meerlaagse.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen wordt door

tienduizenden buigtesten onderworpen voordat er massaproductie plaatsvindt om de productkwaliteit te waarborgen.

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precision FPC: De maximale afmeting is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240 mm, maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precision FPC enkellaagse opties zijn 18um (0,5 oz) en 35um (1 oz);

Het precision FPC dubbellaagse bord kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).

• Gewone FPC enkellaagse borden kunnen kiezen uit 18um/25um/35um (1 oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaatontwerp en R&D-productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Offerte

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professioneel

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

Bied oplossingen aan klanten om een ​​aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas als one-stop-service leveren, 16 jaar professionele en technische niveau-neerslag, uw keuze en vertrouwen waardig.

5. Monsterproductie

Wij zijn gespecialiseerd in FPC-sampleproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in belichting, opnamehoek en schermresolutie, kan het beeld dat u ziet een zekere mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in alle soorten FPC-sampleproductie en maatwerkdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij helpen u met professionele oplossingen, substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en andere one-stop-service.

neem contact met ons op via de lijn of stuur ons een e-mail,

en wij zullen u een één-op-één service bieden van ons professionele verkoopteam.

Bedankt voor uw tijd.
