HDI Printplaat Precisie LED Custom PCB Assemblage Dubbelzijdige FPC Fabrikant

Productomschrijving:
Productmodel:HQ043
Productnaam: Precisie FPC

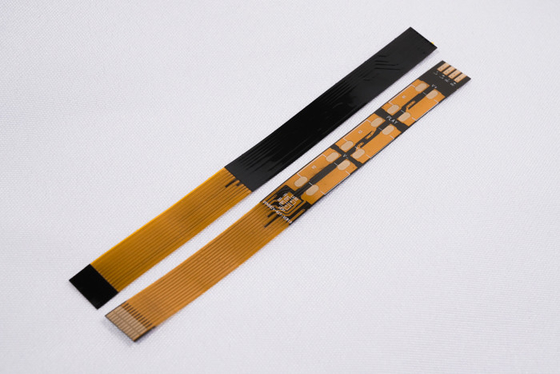

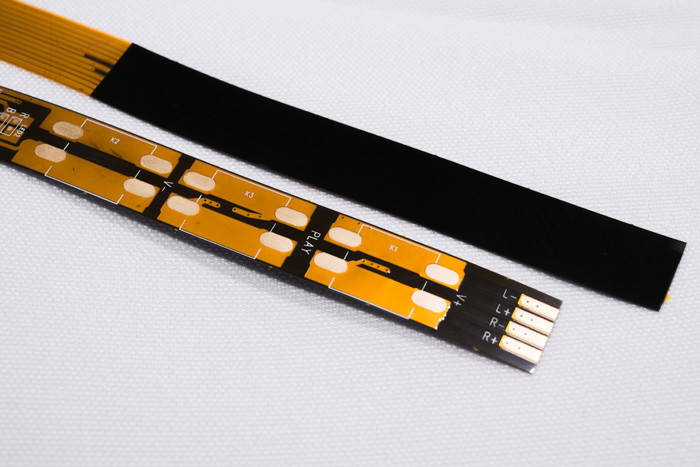

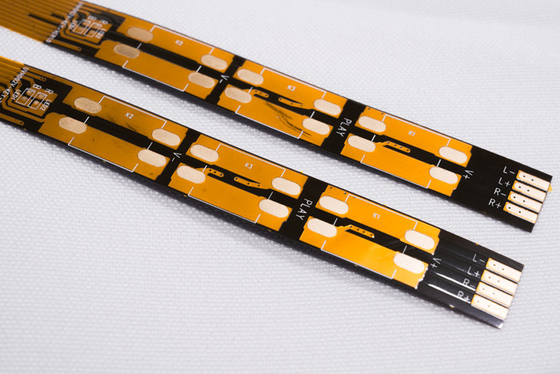

Productkenmerken: Dubbellaags printplaat, dubbelzijdige gele film, witte tekst, oppervlakte verguld

Productspecificaties:
1. Wij zijn de Flexible Pcb en FPC Fabrikant, volgens uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen LED strip FPC, Precisie FPC, Kleurrijke LED strip FPC en andere LED flexibele printplaten met enkele, dubbelzijdige en meerlaagse.
2. Goede flexibiliteit en weerstand tegen buigen
De fabriek heeft een professionele buigtester, elke batch materialen door tienduizenden buigtesten voor massaproductie om de productkwaliteit te garanderen.

FPC Ontwerpparameters
Belangrijkste technische parameters:
1. Over afmetingen:
Precisie FPC: De maximale grootte is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale grootte. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.
2. Aantal lagen op de printplaat

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC, hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur
De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.
4. Dikte koperfolie

• Precisie FPC enkellaagse opties zijn 18um (0.5oz) en 35um (1oz);
• Het precisie FPC dubbellaagse bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkellaagse kan kiezen 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand
Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie
   16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Aanbieding
   Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, sterk om klanten kosten te besparen.

3. Professionaliteit
   Ons bedrijf heeft geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

4. Ontwerp
   Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5. Monster maken
   Wij zijn gespecialiseerd in FPC monster maken en maatwerk diensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen
