Hoe ontwerp ik een printplaat?
Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele circuits, HDI printplaten, SMD LED-strips, COB LED-strips, PCB-ontwerp, flexibele LED-displays, elektronische printplaten, printplaatassemblage, printplaatassemblage en dergelijke leveren.

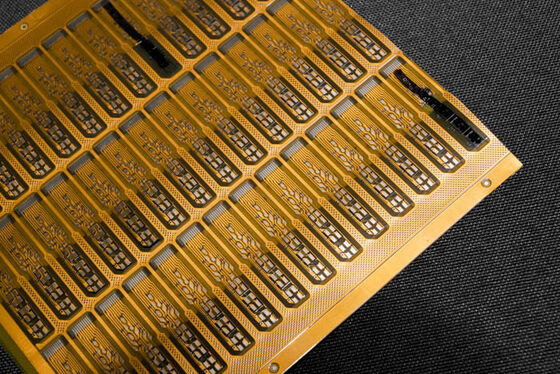

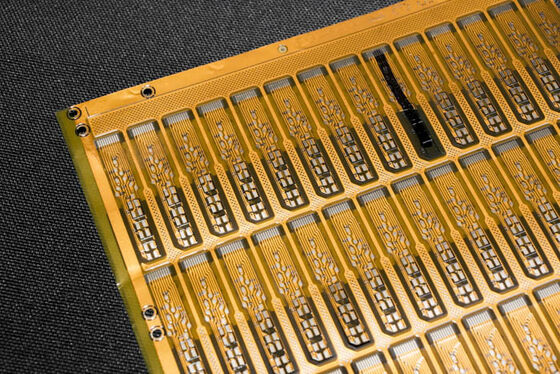

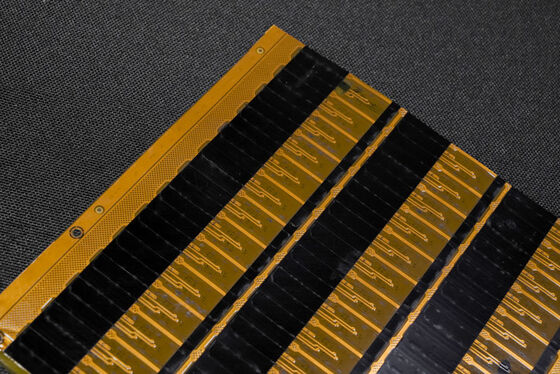

Custom Precision FPC Dubbelzijdige Oppervlakte Vergulde Printplaat Assemblage

Productomschrijving:

Productmodel:HQ044
Productnaam: Precision FPC
Productkenmerken: Dubbellaags circuitbord, dubbelzijdig geel film, witte tekst, oppervlakte verguld

Productspecificaties:

1.Wij zijn de Flexibele Pcb en FPC Fabrikant, kunnen volgens uw behoeften verschillende materiaaldiktes en procesvereisten aanpassen voor LED-strips FPC, Precision FPC, Kleurrijke LED-strips FPC en andere LED flexibele printplaten met enkele, dubbelzijdige en meerlaagse opties.

2.Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen wordt door

tienduizenden buigtesten onderworpen voordat de massaproductie begint om de productkwaliteit te garanderen.

FPC Ontwerpparameters

Belangrijkste technische parameters:

1.Over Afmetingen:

Precision FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op de printplaat De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Geel film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precision FPC enkelpaneel opties zijn 18um (0.5oz) en 35um (1oz);

Het precision FPC dubbellaags bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).

• Gewoon FPC enkelpaneel kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewoon FPC dubbellaags borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2.Aanbieding

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3.Professioneel

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas als one-stop service leveren, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5.Monsterproductie

Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelpaneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen
