Hoe ontwerp je een printplaat?
Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaat, FPC flexibele print, HDI printplaat, SMD LED-strip, COB LED-strip, PCB-bordontwerp, flexibel LED-display, elektronische printplaat, printplaatassemblage, printplaatassemblage en dergelijke leveren.

Productomschrijving:

Productmodel:HQ048
Productnaam:

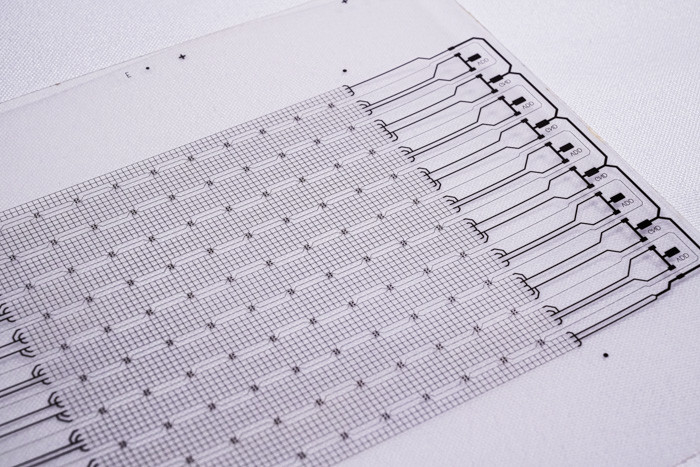

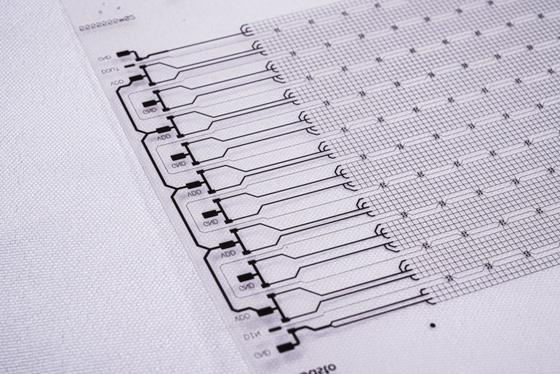

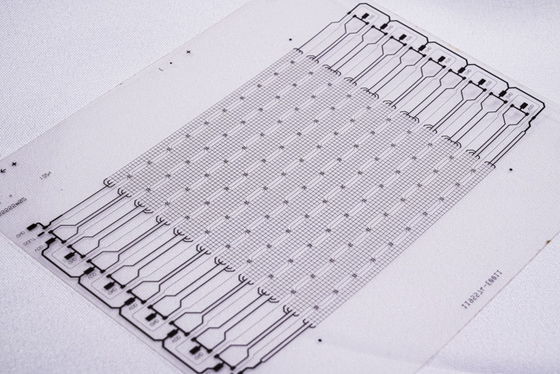

Productkenmerken: Dubbellaags printplaat, dubbelzijdige zwarte film, witte tekst,oppervlakte verguld

Productspecificaties:

1.Wij zijn de Flexible Pcb en FPC fabrikant, volgens uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen LED-strip FPC, Precision FPC, Kleurrijke LED-strip FPC en andere LED flexibele printplaten met enkele, dubbelzijdige en meerlaagse.

2.Goede flexibiliteit en weerstand tegen buigen

De fabriek heeft een professionele buigtester, elke partij materialen door

tienduizenden buigtesten voor massaproductie om de productkwaliteit te garanderen.

FPC ontwerp parameters

Belangrijkste technische parameters:

1.Over Afmetingen:

Precision FPC: De maximale grootte is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale grootte. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC, hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Suggestie om geel te gebruiken, gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precision FPC enkele paneelopties zijn 18um (0.5oz) en 35um (1oz);

Het precision FPC dubbellaagse bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).

• Gewone FPC enkele panelen kunnen kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R & D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerp tekeningen, ontwikkeling van nieuwe producten en het leveren van gerelateerde technische ondersteuning.

2.Aanbieding

Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, sterk voor klanten om kosten te besparen.

3.Professioneel

Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's van geavanceerde apparatuur en productietechnologie, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5.Monster maken

Wij zijn gespecialiseerd in FPC monster maken en maatwerk diensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbetonen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in belichting, opnamehoek en weergave-resolutie, kan het beeld dat u ziet een zekere mate van chromatische aberratie hebben. GongDong HongQi is een professionele printplaat fabrikant met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monster maken en maatwerk diensten, als u geïnteresseerd bent in onze producten, vertel ons uw vereisten, wij zullen u helpen om professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service te bieden.

neem contact met ons op online of stuur ons een e-mail,

en wij zullen u een één-op-één service bieden van ons professionele verkoopteam.

Bedankt voor uw tijd.
