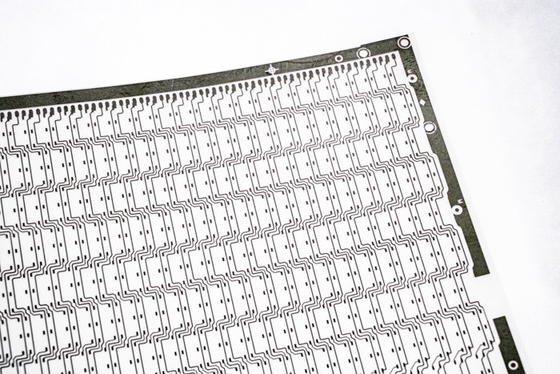

Aangepaste LED Flexibele Display Scherm FPC PCB Assemblage Elektronische Printplaat

Product beschrijving:

Product model:HQ049
Productnaam:LED flexibel displayscherm FPC
Productkenmerken: Dubbellaagse printplaat, dubbelzijdige zwarte film, witte tekst, oppervlakte verguld

Product specificaties:

1. Wij zijn de fabrikant van Flexibele PCB's en FPC's, en passen ons aan uw behoeften aan om verschillende materiaaldiktes en procesvereisten te personaliseren, zoals LED-lichtstrip FPC, Precisie FPC, Kleurrijke LED-strip FPC  en andere LED flexibele printplaten met enkelzijdige, dubbelzijdige en meerlaagse opties.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, waarbij elke partij materialen door

Tienduizenden buigtesten gaat vóór massaproductie om de productkwaliteit te garanderen.

FPC ontwerp parameters

Belangrijkste technische parameters:

1.Over Afmetingen:

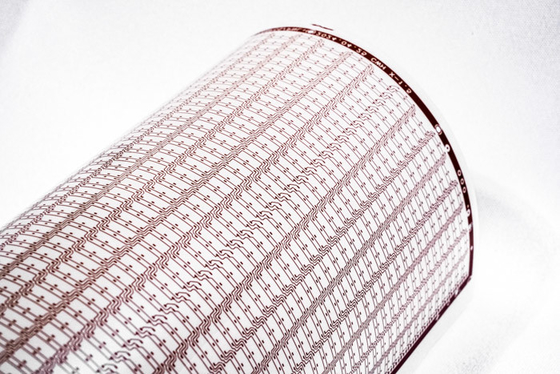

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal: maximale breedte 240 mm, maximale lengte 100 meter.

2. Aantal van lagen op de printplaat

• De enkellaagse printplaatstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• In vergelijking met enkellaagse FPC's hebben dubbelzijdige platen twee lagen koperfolie, meer vias en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Solderen maskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Suggestie: gebruik geel. Gele film is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfolie dikte

• Precisie FPC enkele paneel opties omvatten 18um (0.5oz) en 35um (1oz);
• De precisie FPC dubbellaagse printplaat kan worden geselecteerd uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkele paneel kan kiezen voor 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse platen kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijn afstand

In normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Service proces

1.Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten gepersonaliseerde oplossingen te bieden, ontwerpen, ontwikkeling van nieuwe producten en het bieden van gerelateerde technische ondersteuning.

2.Offerte

Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, aanzienlijk voor klanten om kosten te besparen.

3.Beroep

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische kernmedewerkers.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen af te ronden, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5.Monster maken

Wij zijn gespecialiseerd in FPC monster maken en maatwerk diensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en onderscheidingen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan de afbeelding die u ziet een zekere mate van chromatische aberratie hebben. GongDong HongQi is een professionele printplatenfabrikant met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in alle soorten FPC monster maken en maatwerk diensten, Als u geïnteresseerd bent in onze producten, vertel ons dan uw wensen, wij helpen u professionele oplossingen te bieden, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem contact met ons op via online of e-mail, en wij zullen u voorzien van een-op-een service van ons professionele verkoopteam.Bedankt voor uw tijd.
