Aangepaste Pcb COB Lichtstrip Circuit Board Assemblage Biedt Pcb Assemblage Service

Productomschrijving:

Productmodel:HQ052

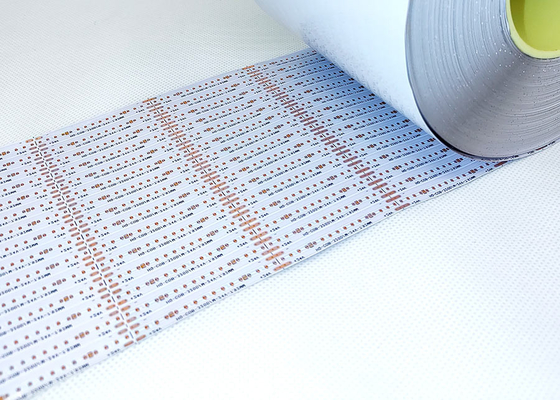

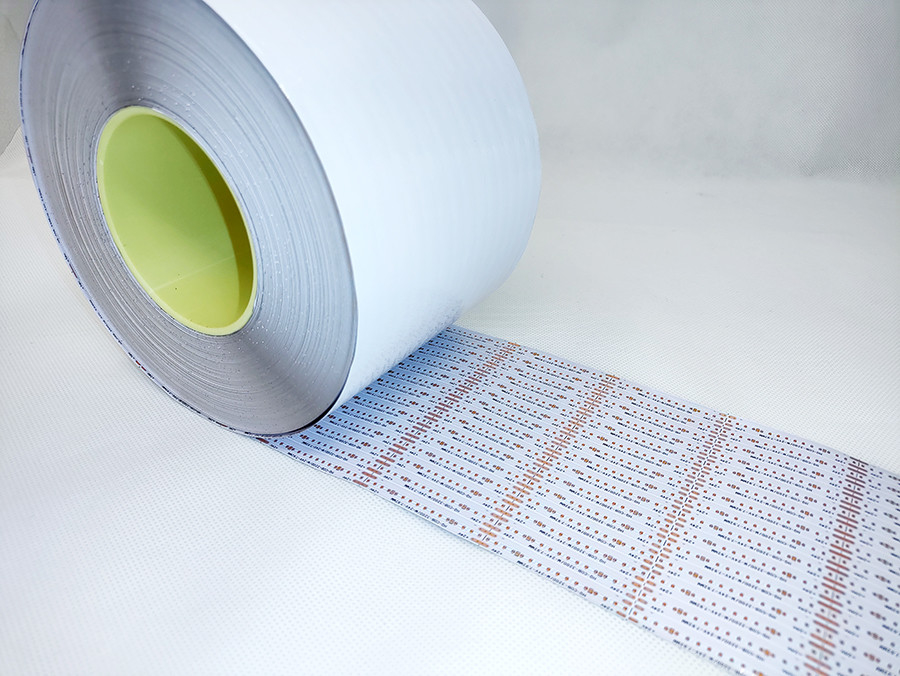

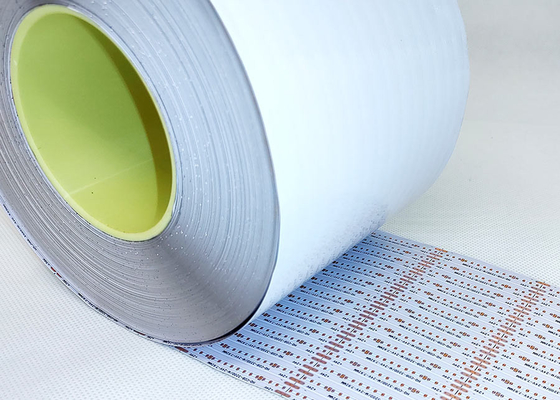

Productnaam:Oneindig lange COB lichtstrip printplaat
Productkenmerken: Dubbellaags bord, dubbelzijdige foliecoating, wit bord, zwarte tekst, OSP antioxidant

Productspecificaties:

1. Wij zijn de fabrikant van flexibele printplaten en FPC, afhankelijk van uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen Oneindig lange COB lichtstrip printplaat, kleurrijke LED strip FPC en andere LED flexibele printplaten met enkele, dubbelzijdige en meerlaagse.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen door

Tientallen duizenden buigtesten voor massaproductie om de productkwaliteit te garanderen.

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, gele folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwarte folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte folie heeft een extra laag witte coating vergeleken met gele folie, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precisie FPC enkellaagse opties zijn 18um (0,5 oz) en 35um (1 oz);

Het precisie FPC dubbellaagse bord kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).

• Gewone FPC enkellaagse borden kunnen worden gekozen uit 18um/25um/35um (1 oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Aanbieding

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professionaliteit

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5. Monster maken

Wij zijn gespecialiseerd in FPC monster maken en maatwerk services, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbetonen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in belichting, opnamehoek en schermresolutie, kan het beeld dat u ziet een zekere mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monster maken en maatwerk services, Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij zullen u helpen om professionele oplossingen, substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en andere one-stop service te bieden.

neem contact met ons op via de lijn of e-mail naar ons,

en wij zullen u een één-op-één service bieden van ons professionele verkoopteam.

Bedankt voor uw tijd.
