Hoe een PCB-bord te ontwerpen?
Wij zijn een professionele fabrikant van flexibele printplaten, die FPC flexibele printplaten, FPC flexibele printplaten, HDI printplaten, SMD led-lichtstrips, COB led-lichtstrips, PCB-bordontwerp, flexibele led-schermen, elektronische PCB's, printplaatmontage, printkaartmontage, enz. kunnen leveren.

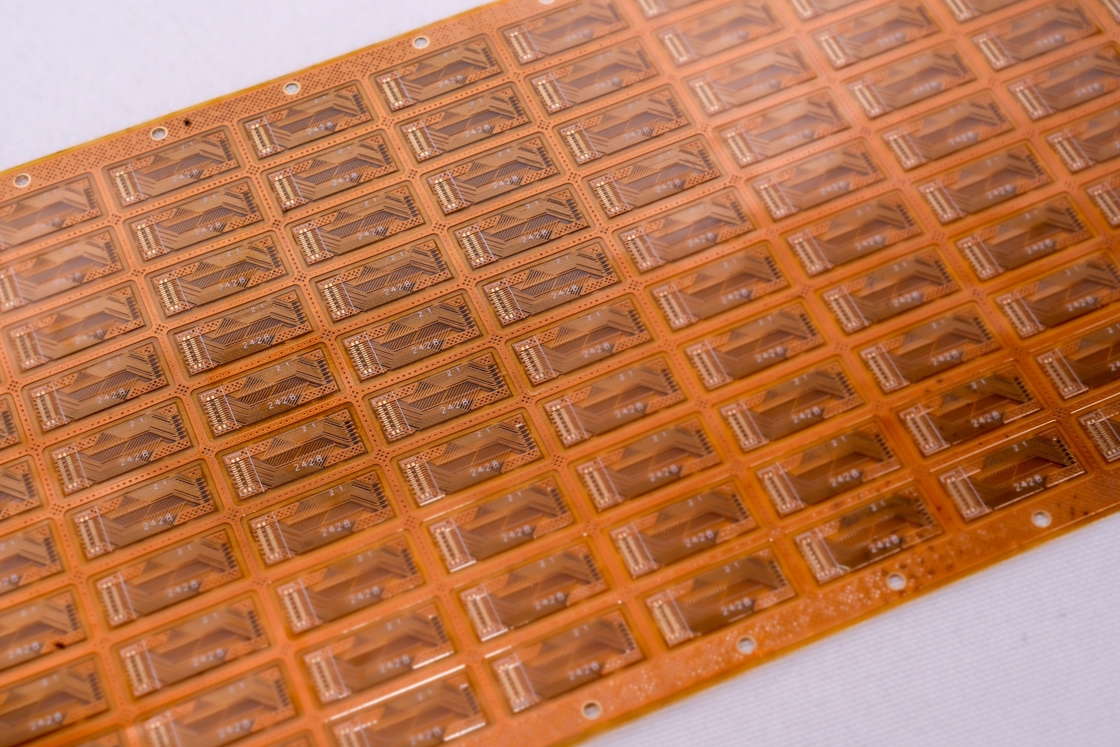

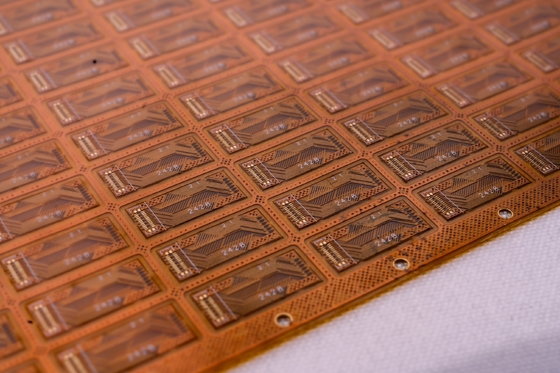

Aangepast LED-lichtstrip FPC PCB-ontwerp en fabricage van LED flexibele printplaten

Productbeschrijving:

Productmodel:HQ035
Productnaam:LED-lichtstrip FPC
Productkenmerken:Dubbellaagse printplaat, dubbelzijdige witte film, witte tekst,Oppervlakte OSP anti-oxidant

Productspecificaties:

1. Wij zijn een fabrikant van flexibele PCB's en FPC's, die verschillende materiaaldiktes en procesvereisten aanpassen aan uw behoeften. LED-lichtstrip FPC, precisie FPC, gekleurde LED-lichtstrip FPC en andere LED flexibele printplaten, met enkelzijdige, dubbelzijdige en meerlaagse opties.

2. Goede flexibiliteit en buigweerstand

De fabriek beschikt over een professionele buigtestmachine, en elke partij materialen is onderworpen aan

tienduizenden buigtests vóór massaproductie om de productkwaliteit te waarborgen.

FPC-ontwerp parameters

Belangrijkste technische parameters:

1. OverAfmetingen:

Precisie FPC: maximale afmeting is 240X500mm (limiet 250X500mm), minimale afmeting is niet beperkt. Rolmateriaal: maximale breedte 240. Maximale lengte 100 meter.

2.Laagaantalop het bordDe enkelzijdige bordstructuur is eenvoudig en wordt over het algemeen toegepast in de industrie, elektronische instrumenten en andere relatief eenvoudige elektronische velden.

• In vergelijking met enkelzijdige FPC's hebben dubbelzijdige borden twee lagen koperfolie, extra doorlopende gaten en gevormde geleidende paden. Ze worden vaak gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermasker

LaagkleurDe soldeermaskerkleur van FPC is geel, zwart en wit. Het wordt aanbevolen om geel te gebruiken. Gele film is geschikt voor de overgrote meerderheid van de producten, zoals verschillende kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-schermen, enz. In vergelijking met gele film heeft witte film een extra witte coatinglaag, die vaak wordt gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische en schoonheidsproducten, enz.

4. Koperfoliedikte

Precisie FPC enkelzijdige bordopties omvatten 18 micrometer (0,5 oz) en 35 micrometer (1 oz);

• Precisie FPC dubbellaags bord heeft 12um (0,33oz), 18um (0,5oz) en 35um (1oz) opties.
• Gewone FPC enkelzijdige borden kunnen 18um/25um/35um (1oz)/50um kiezen;
• Gewone FPC dubbellaagse borden kunnen 18-25um, 25-25um, 35-35um of 35-70um kiezen.
• 5. Minimale lijnbreedte/lijnafstand

In het algemeen geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het afkeuringspercentage. Over het algemeen wordt aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consulting

16 jaar focus op FPC flexibele printplaatontwerp en R&D-fabricage, om klanten gepersonaliseerde oplossingen, ontwerpen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2.Offer

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, aanzienlijk voor klanten om kosten te besparen.

3.Profession

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische kernmedewerkers.

4.Design

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen af te ronden, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveauprecipitatie, uw keuze en vertrouwen waardig.

5.Sample Making

Wij zijn gespecialiseerd in FPC-monstermaking en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelpaneelmonsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en onderscheidingen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie kan de afbeelding die u ziet een zekere mate van chromatische aberratie hebben. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in alle soorten FPC-monstermaking en aanpassingsdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw wensen, wij helpen u bij het leveren van professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem online of per e-mail contact met ons op,

en wij zullen u een-op-een service bieden van ons professionele verkoopteam.Bedankt voor uw tijd.
