Productbeschrijving:

Productmodel: HQ048

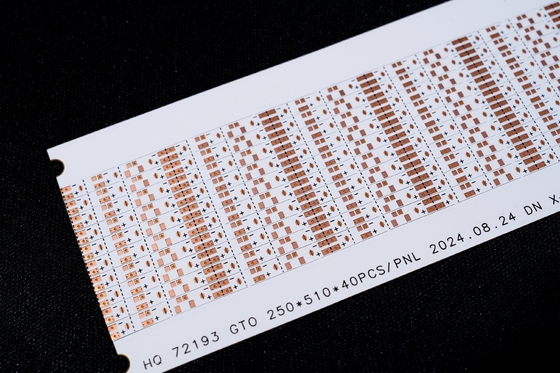

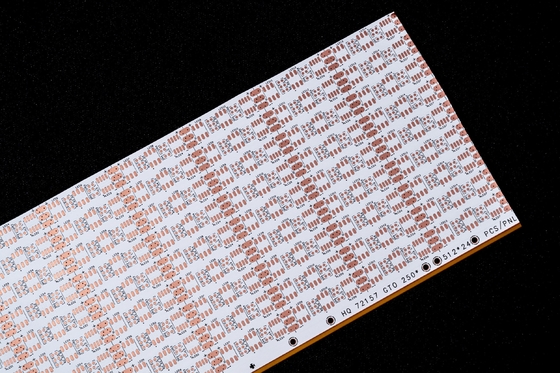

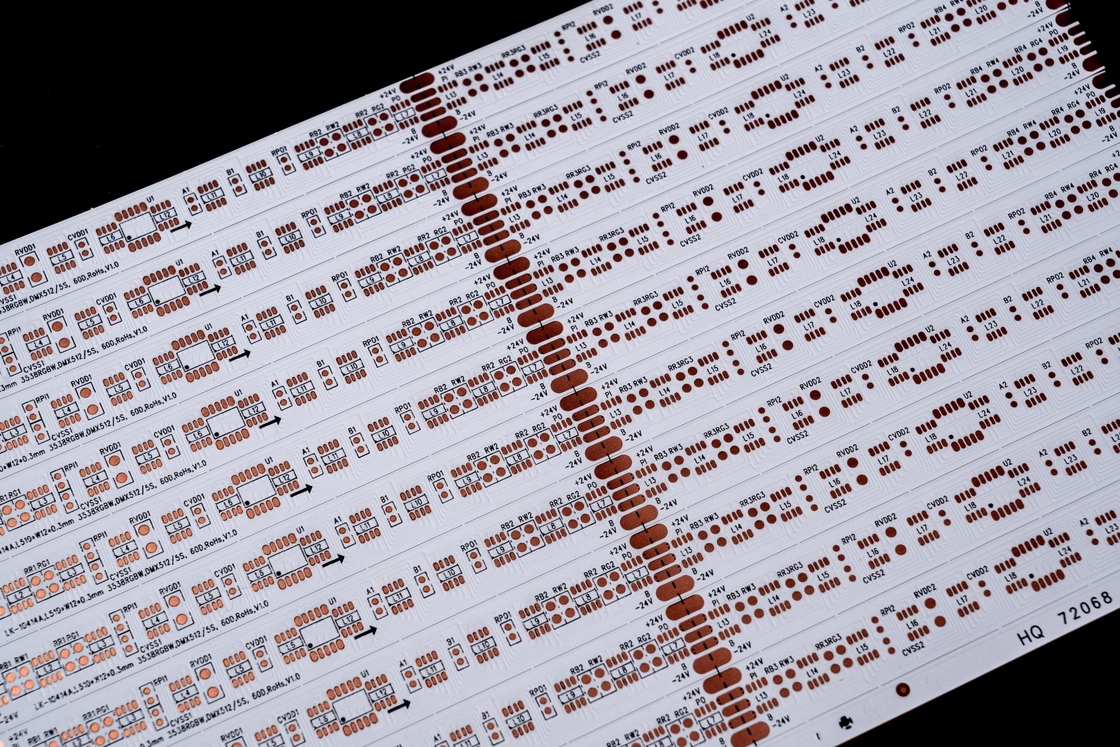

Productnaam: LED-lichtstrip FPC

Producteigenschappen: Dubbellaagse printplaat, dubbelzijdige zwarte film, zwarte tekst, oppervlak OSP-antioxidant

Productspecificaties:

1. Wij zijn de flexibele PCB- en FPC-fabrikant, afhankelijk van uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen LED-lichtstrip FPC, Precision FPC, kleurrijke LED-strip FPC en andere LED-flexibele printplaten met enkelzijdig, dubbelzijdig en meerlaags.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen doorloopt tienduizenden buigtests vóór massaproductie om de productkwaliteit te garanderen.

FPC-ontwerpparameters

Belangrijkste technische parameters:

1. Over afmetingen:

Precisie FPC: de maximale grootte is 240 x 500 mm (limiet 250 x 500 mm) en er is geen limiet voor de minimale grootte. Rolmateriaal plaat: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturingen, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaags FPC hebben dubbelzijdige platen twee lagen koperfolie, meer via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Kleur soldeermasker

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Stel voor om geel te gebruiken. Gele film is geschikt voor de overgrote meerderheid van producten, zoals verschillende kabelproducten. Zwarte film wordt vaak gebruikt in hoogwaardige of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-schermen, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Dikte van koperfolie

• Precisie-FPC-opties voor één paneel omvatten 18um (0,5oz) en 35um (1oz);
• Het precisie-FPC dubbellaagse bord kan worden geselecteerd uit 12um (0,33oz), 18um (0,5oz) en 35um (1oz).
• Het gewone FPC-enkele paneel kan 18um/25um/35um (1oz)/50um kiezen;
• Gewone FPC dubbellaagse platen kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage. Over het algemeen wordt aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Advies

   16 jaar focus op FPC flexibel printplaatontwerp en R & D-productie, om klanten gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Aanbod

   Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, zodat klanten kosten kunnen besparen.

3. Beroep

   Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's met geavanceerde apparatuur en productietechnologie, professionele productie, schaalgrootte. Onze fabriek heeft een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 medewerkers en 50 senior technisch backbone-personeel.

4. Ontwerp

   Bied oplossingen aan klanten om een ​​aantal internationale systeemcertificeringen af ​​te ronden, kan substraatproductie, bedrading, principeontwerp, schimmel, patch, plug-in en open stalen gaas one-stop-service bieden, 16 jaar neerslag op professioneel en technisch niveau, uw keuze en vertrouwen waard.

5. Monster maken

   Wij zijn gespecialiseerd in het maken van FPC-monsters en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: monsters van flexibele printplaten met dubbele panelen kunnen binnen 5-7 dagen worden voltooid.
