Hoe ontwerp je een PCB-bord?
Wij zijn professionele fabrikanten van flexibele printplaten en kunnen FPC flexibele printplaten, FPC flexibele printcircuits, HDI printplaten, SMD led-lichtstrips, COB led-strips, PCB-bordontwerp, flexibele led-schermen, elektronische PCB's, printplaatmontage, circuitkaartmontage en dergelijke leveren.

Flexibele printplaatmontage Dubbellaags printplaat Fabriek Directe Verkoop

Product beschrijving:

Productmodel:HQ052

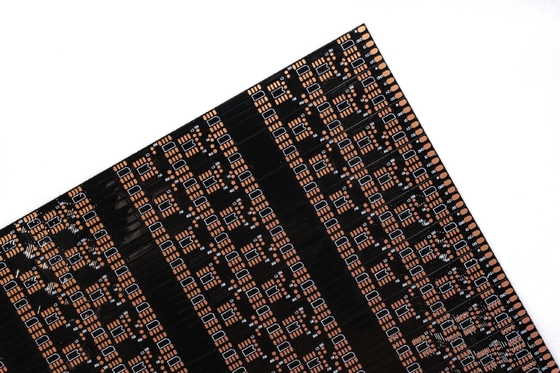

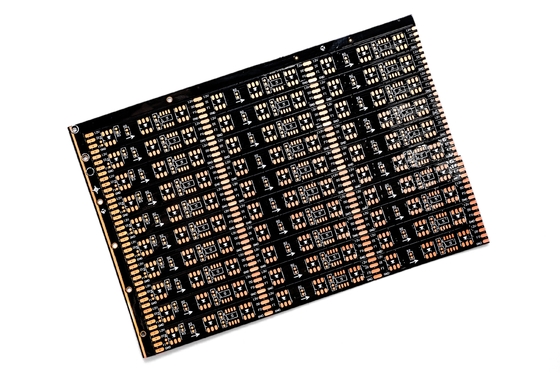

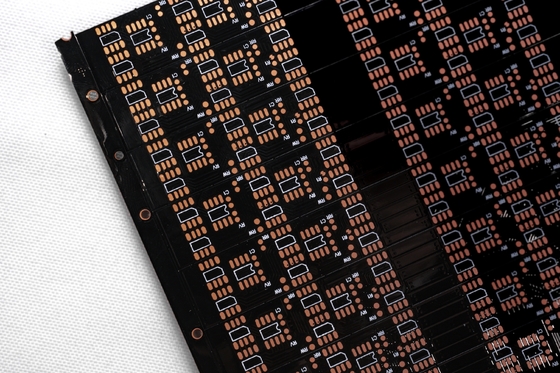

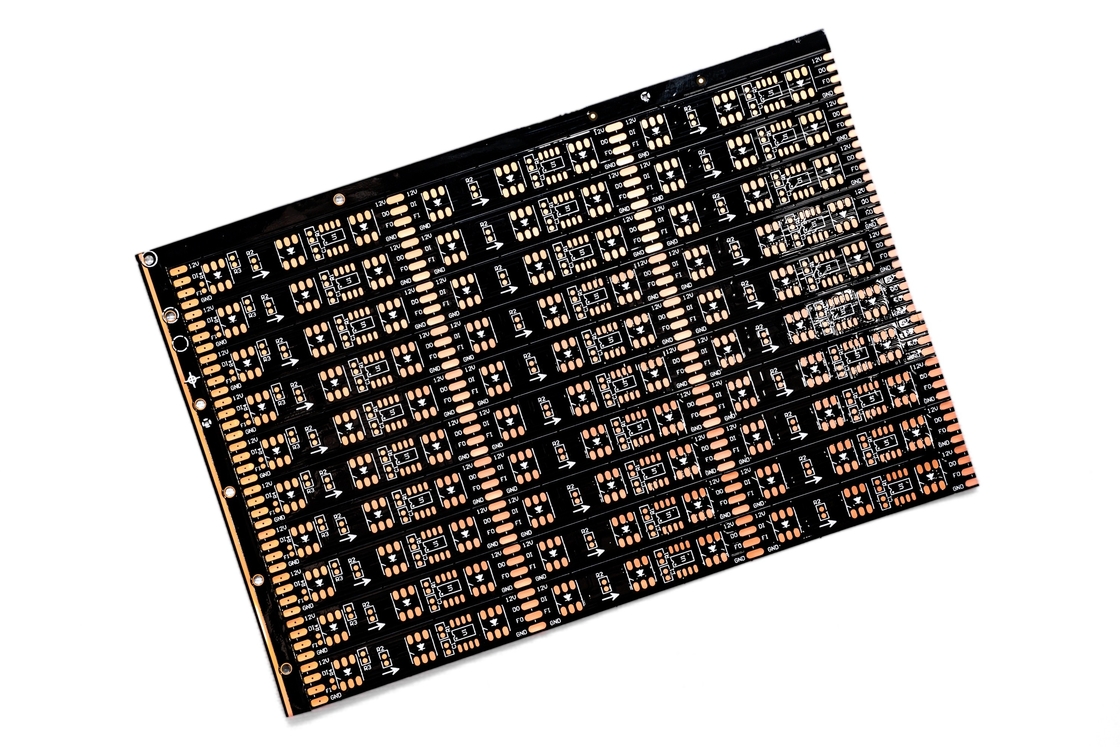

Productnaam:LED-lichtstrip FPC
Productkenmerken: Dubbellaags printplaat, dubbelzijdige zwarte film, zwarte tekst, oppervlak OSP antioxidant

Product specificaties:

1. Wij zijn de Flexibele Pcb en FPC Fabrikant, afhankelijk van uw behoeften om verschillende materiaaldiktes en procesvereisten aan te passen LED-lichtstrip FPC, Precision FPC, Kleurrijke LED-strip FPC  en andere LED flexibele printplaten met enkel-, dubbelzijdige en meerlaagse.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek heeft een professionele buigtester, elke partij materialen door

Tienduizenden buigtesten vóór massaproductie om de product kwaliteit te garanderen.

FPC-ontwerpparameters

Belangrijkste technische parameters:

1.Over Afmetingen:

Precision FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal van lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC's hebben dubbelzijdige borden twee lagen koperfolie, meer vias en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Solderen maskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Stel voor om geel te gebruiken, gele film is geschikt voor de overgrote meerderheid van de producten, zoals verschillende kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfolie dikte

• Precision FPC enkele paneelopties omvatten 18um (0.5oz) en 35um (1oz);
• Het precision FPC dubbellaags bord kan worden geselecteerd uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkele paneel kan kiezen voor 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaags borden kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijn afstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consulting

16 jaar focus op FPC flexibele printplaatontwerp en R&D-productie, om klanten gepersonaliseerde oplossingen, ontwerpschetsen, de ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2.Aanbieding

Voorbeeld- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, aanzienlijk voor klanten om kosten te besparen.

3.Beroep

Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's van geavanceerde apparatuur en productietechnologie, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische kernmedewerkers.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen af te ronden, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5.Monster maken

Wij zijn gespecialiseerd in FPC-monsterproductie en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneelmonsters kunnen binnen 5-7 dagen worden voltooid.
