Hoge precisie Double Layer FPC geschikt voor 3C consumentenelektronica die een stabiele elektrische prestaties en verbinding van circuits biedt

Hoge precisie Double Layer FPC geschikt voor 3C consumentenelektronica die een stabiele elektrische prestaties en verbinding van circuits biedt

Merknaam:	HQ
Modelnummer:	HQ001
MOQ:	500pcs
Prijs:	Onderhandelbaar
Leveringstermijn:	negotiable
Betalingsvoorwaarden:	L/C,D/A,T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

GuangDong,China

Certificering:

UL E477885 IATF16949 GB/T13485

Soldeer masker:

groente

Materiaal:

Polyimide

Oppervlakteafwerking:

Inhouden

Isolerende hars:

Polyimidehars (PI)

Isolatiedikte:

conventioneel bord

Oppervlaktebehandeling:

Onderdompeling goud

Dikte:

0,1 mm

Laag:

Isolatiemateriaal:

organische hars

Andere service:

ondersteuning op maat gemaakte diensten

Kleur soldeermasker:

groente

Min. Lijnbreedte/-afstand:

0,1 mm/0,1 mm

Bedrijfstemperatuur:

-40°C tot 85°C

Min. Gatgrootte:

0,2 mm

Zeekleur:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Markeren:

double layer FPC smoking board

electronic cigarette FPC design

3C consumer electronics FPC

Productbeschrijving

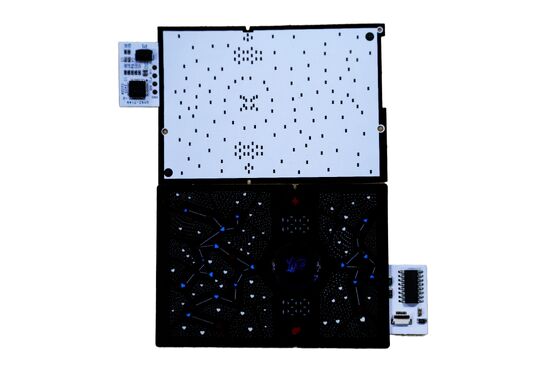

Elektronisch sigarettenbord - HQ001

Als professionele fabrikanten van flexibele printplaten zijn wij gespecialiseerd in FPC-ontwerp en -productie voor 3C-consumentenelektronica, inclusief toepassingen voor elektronische sigaretten.

Productspecificaties

Model:HQ001

Productnaam:Elektronisch sigarettenbord

Kenmerken:Dubbelzijdige zwart-witte film, witte tekst, enkellagig karton met OSP-antioxidant

Specificaties:Productie op maat beschikbaar met monstername

Technische parameters voor FPC-ontwerp

Afmetingen

Precision FPC: Maximale afmeting 240*500mm (limiet 250*500mm), geen minimale afmetingslimiet.

Platenlagen

enkellagig karton:Eenvoudige structuur, ideaal voor industriële besturing, elektronische instrumenten en andere toepassingen met relatief eenvoudige circuits
tweezijdig karton:Met twee lagen koperen folie met verhoogde vias en geleidende paden, vaak gebruikt in mobiele telefoons, automobielinstrumenten en andere geavanceerde producten

Kleuren van soldeermask

Zwart:Meestal gebruikt in high-end of licht absorberende producten zoals automotive toepassingen, mobiele telefoons en LED-displays
Wit:Bevat extra witte coating voor reflectievereisten, gebruikt in verlichtingsarmaturen, LED-displays en medische schoonheidsproducten
Geel:Geschikt voor de meeste producten, met inbegrip van verschillende kabeltoepassingen

Dikte van koperen folie

Type van het bord	Beschikbare dikteopties
Precision FPC Single Panel	18 μm (0,5 oz), 35 μm (1 oz)
Precision FPC Double-layer Board	12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
Gewoon enkelpaneel FPC	18 μm, 25 μm, 35 μm (1 oz), 50 μm
Gewoon FPC-dubbellagig plaatje	18-25 μm, 25-25 μm, 35-35 μm, 35-70 μm

Minimale lijnbreedte/lijnspanning

Over het algemeen wordt een minimum van 3 millimeter aanbevolen, aangezien kleinere afmetingen de moeilijkheidsgraad en het gebrek verhogen.

Professionele dienstverlening

Adviesdiensten

16 jaar ervaring in FPC flexibel circuit board ontwerp, R & D en productie. We bieden gepersonaliseerde oplossingen, ontwerp tekeningen, nieuwe productontwikkeling en technische ondersteuning.

Citaten

Concurrerende prijzen voor monsters of batchproductie met dezelfde technologie en materialen.

Professionele productie

Geavanceerde apparatuur uit Duitsland, Japan en Taiwan. Professionele productie op schaal met 20.000 vierkante meter faciliteit, meer dan 800 werknemers en 50 senior technisch personeel.

Ontwerpdiensten

Alomvattende oplossingen, waaronder de productie van het substraat, bedrading, ontwerp van de principes, vormvorming, SMT, door-gat componenten en het openen van stensels.16 jaar technische expertise zorgt voor kwaliteit en betrouwbaarheid.

Monsters maken

Gespesialiseerde FPC-monsters maken en aanpassingsdiensten met versnelde productielijnen.

Certificaten en onderscheidingen

Belangrijke informatie

Alle productfoto's zijn authentiek. Kleine kleurverschillen kunnen optreden als gevolg van lichtomstandigheden, schothoeken en verschillen in beeldresolutie.GongDong HongQi is een professionele circuit board fabrikant met 16 jaar ervaring in ChinaOnze producten ondergaan continu updates en upgrades jaarlijks. We zijn gespecialiseerd in alle soorten FPC monster maken en aanpassing diensten.Neem contact met ons op met uw eisen voor professionele oplossingen, waaronder de productie van substraat, bedrading, principeontwerp, vormvorming, SMT en uitgebreide one-stop diensten.

Neem contact met ons op online of via e-mail voor gepersonaliseerde service van ons professionele sales team.
