Hoe ontwerp je een FPC board?

Wij zijn professionele fabrikanten van flexibele printplaten en kunnen FPC flexibele printplaten, FPC flexibele printcircuits, HDI printplaten, SMD led-lichtstrips, COB led-strips, FPC board-ontwerp, flexibele led-schermen, elektronische PCB's, printplaatassemblage, circuitkaartassemblage, gezichtsmasker schoonheidsinstrumenten voor thuisgebruik en printplaten voor haargroeiapparaten, enzovoorts leveren.

FPC beschrijving:

FPC-model:HQ050

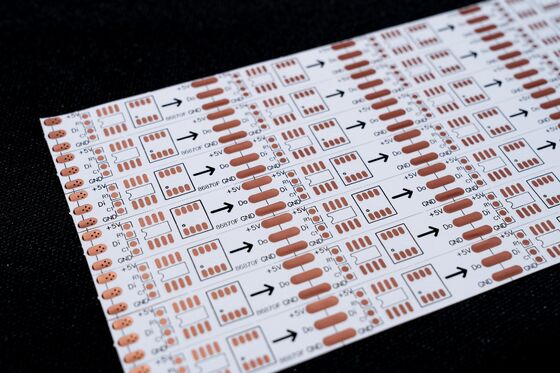

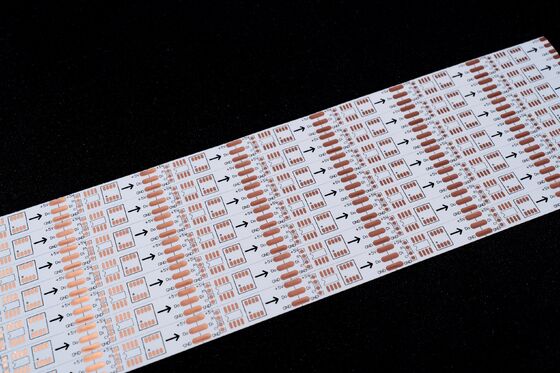

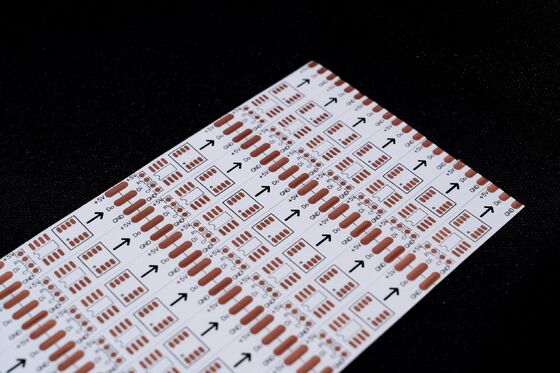

FPC-naam: 5050RGB LED STRIP BOARD
FPC-kenmerken: Dubbellaags board, dubbelzijdige filmcoating, whiteboard, zwarte tekst, OSP antioxidant

I. Belangrijkste technische parameters​
(1) Afmetingsparameters​
De maximale afmeting van een precisie FPC is 240 mm × 500 mm (met een limiet van 250 mm × 500 mm), en er is geen beperking op de minimale afmeting. Voor rolmateriaal boards is de maximale breedte 240 mm en de maximale lengte kan 100 meter bereiken. Dit afmetingsbereik kan voldoen aan de productiebehoeften van verschillende FPC-producten, waaronder FPC LED strip boards. Omdat FPC LED strip boards zich moeten aanpassen aan verschillende installatiescenario's, hebben ze hoge eisen aan flexibiliteit in afmetingen, en de afmetingseigenschappen van precisie FPC maken het hier zeer geschikt voor.​
(2) Aantal lagen van het board​
Enkellaags board: Het heeft een eenvoudige structuur met slechts één laag koperfolie en een enkelvoudig geleidend pad. Het is van toepassing op gebieden met relatief eenvoudige circuits, zoals industriële besturing en elektronische instrumenten. In sommige eenvoudige FPC LED strip boards, als het circuitontwerp eenvoudig is, kan het enkellaags board ook voldoen aan de basisgeleidingsvereisten.​
Dubbellaags board: In vergelijking met enkellaags FPC bevat het dubbellaags board twee lagen koperfolie. Het vormt complexe geleidende paden door vias toe te voegen, met een hogere circuitintegratie. Het wordt veel gebruikt in producten zoals mobiele telefoons en auto-instrumenten, en is ook een veelvoorkomende structuur voor FPC LED strip boards. Omdat FPC LED strip boards meerdere LED-componenten en besturingscircuits moeten integreren, kunnen dubbellaags boards efficiënter circuitverbindingen en signaaloverdracht realiseren.​
(3) Solder mask kleur​
De solder mask kleuren van FPC omvatten voornamelijk geel, zwart en wit, elk geschikt voor verschillende scenario's:​
Gele solder mask: Het is van toepassing op de meeste FPC-producten, zoals verschillende kabelproducten. Met sterke veelzijdigheid wordt het veel gebruikt in conventionele FPC en sommige eenvoudige FPC LED strip boards.​
Zwarte solder mask: Het wordt vaak gebruikt in high-end FPC-producten of die waar lichtabsorptie vereist is, zoals auto-elektronica, mobiele telefooncomponenten en FPC LED strip boards. In weergavescenario's van FPC LED strip boards kan de zwarte solder mask lichtreflectie-interferentie verminderen en het weergave-effect verbeteren.​
Witte solder mask: Het heeft een extra witte coating in vergelijking met de gele, met goede lichtreflecterende prestaties. Het is geschikt voor FPC-producten die lichtreflectie nodig hebben, zoals verlichtingsarmaturen, LED-displays en medische schoonheidsproducten. In FPC LED strip boards, als het nodig is om de benuttingsgraad van LED-licht te verhogen, is de witte solder mask een ideale keuze.​
(4) Koperfolie dikte​
De selectie van koperfoliedikte voor verschillende soorten FPC is als volgt:​
Precisie FPC: Voor enkellaags boards zijn 18μm (0,5oz) en 35μm (1oz) optioneel; voor dubbellaags boards zijn 12μm (0,33oz), 18μm (0,5oz) en 35μm (1oz) beschikbaar.​
Gewone FPC: Voor enkellaags boards kunnen 18μm, 25μm, 35μm (1oz) en 50μm worden geselecteerd; voor dubbellaags boards zijn 18 - 25μm, 25 - 25μm, 35 - 35μm en 35 - 70μm optioneel.​
FPC LED strip boards kiezen vaak 18μm of 35μm koperfolie om geleidbaarheid en flexibiliteit in evenwicht te brengen. De 18μm koperfolie is geschikt voor FPC LED strip boards met hoge flexibiliteitseisen, terwijl de 35μm koperfolie meer voordelen heeft in hoogstroomscenario's.​
(5) Koperfolie dikte specificaties​
Precisie FPC: Enkellaags boards kunnen 18μm (0,5oz) en 35μm (1oz) kiezen; dubbellaags boards kunnen 12μm (0,33oz), 18μm (0,5oz) en 35μm (1oz) selecteren.​
Gewone FPC: Enkellaags boards hebben opties van 18μm, 25μm, 35μm (1oz) en 50μm; dubbellaags boards kunnen 18 - 25μm, 25 - 25μm, 35 - 35μm en 35 - 70μm zijn.​
De selectie van koperfoliedikte voor FPC LED strip boards moet rekening houden met de stroombelasting en flexibiliteitseisen. Voor low-power FPC LED strip boards kan 18μm koperfolie aan de behoeften voldoen; voor high-power boards kan 35μm en hoger koperfolie de geleidende stabiliteit beter waarborgen.​
(6) Minimale lijnbreedte/afstand​
Hoe kleiner de lijnbreedte en -afstand, hoe groter de moeilijkheid bij de FPC-productie en hoe hoger het defectpercentage. Over het algemeen wordt aanbevolen dat de minimale lijnbreedte/afstand niet minder dan 3mil mag zijn. Deze parameter is met name cruciaal voor FPC LED strip boards. De precieze controle van de lijnbreedte en -afstand in FPC LED strip boards beïnvloedt direct hun geleidende prestaties en levensduur vanwege hun dichte circuits.​
II. Serviceproces​
(1) Adviesdiensten​
Met 16 jaar focus op het ontwerp, de R&D en de productie van FPC en FPC LED strip boards, kunnen we klanten gepersonaliseerde oplossingen bieden, waaronder optimalisatie van ontwerpschetsen, begeleiding bij de ontwikkeling van nieuwe producten en relevante technische ondersteuning, waardoor klanten technische problemen bij de toepassing van FPC en FPC LED strip boards kunnen oplossen.​
(2) Offerte diensten​
We bieden offertes voor monsters of bulkbestellingen van FPC en FPC LED strip boards met vergelijkbare technologieën en materialen. Vertrouwend op geavanceerde technologie en geoptimaliseerde materiaalselectie, bereiken we prijsvoordelen en verlagen we de kosten aanzienlijk voor klanten.​
(3) Professionele sterkte​
Het bedrijf is uitgerust met geavanceerde productieapparatuur en -technologieën uit Duitsland, Japan, Taiwan, China en andere regio's, waardoor professionele en grootschalige productie van FPC en FPC LED strip boards wordt gerealiseerd. De fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische krachten, wat een garantie biedt voor de hoogwaardige productie van FPC en FPC LED strip boards.​
(4) Ontwerpdiensten​
We kunnen klanten full-process oplossingen bieden voor FPC en FPC LED strip boards. Door een aantal internationale systeemcertificeringen te behalen, dekken we one-stop services zoals substraatproductie, bedradingsontwerp, principeontwerp, matrijsontwikkeling, patch, plug-in en staalgaasproductie. Met 16 jaar professionele technische accumulatie, zorgen we voor betrouwbare ontwerp ondersteuning voor FPC en FPC LED strip boards.​
(5) Prototyping diensten​
We zijn gespecialiseerd in de prototyping en maatwerkdiensten van FPC en FPC LED strip boards, uitgerust met een versnelde productielijn. Zo kunnen prototypes van FPC dubbellaags boards (inclusief FPC LED strip board dubbellaags boards) binnen 5-7 dagen worden voltooid.​
Opmerking: Alle afbeeldingen op deze website zijn ter plaatse gemaakt. Vanwege verschillen in licht, opnamehoek en schermresolutie kunnen er visuele kleurverschillen zijn. Als professionele printplaatfabrikant met 16 jaar geschiedenis in China, werkt GongDong HongQi elk jaar producten zoals FPC en FPC LED strip boards bij en upgradet ze, met de focus op verschillende FPC prototyping en maatwerkdiensten. Als u behoeften heeft voor FPC of FPC LED strip boards, kunt u ons op de hoogte stellen van specifieke vereisten, en wij zullen professionele oplossingen en one-stop services bieden, waaronder substraatproductie en bedradingsontwerp. Welkom om online te overleggen of contact met ons op te nemen via e-mail, en ons professionele verkoopteam zal u voorzien van één-op-één services.​
