Technische specificaties en aanpassingsdiensten voor HQ046 LED lichtstrook FPC

Abstract

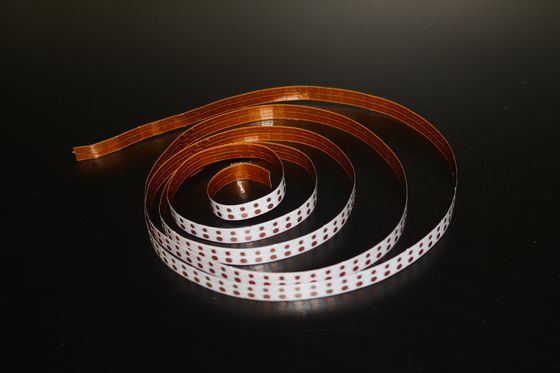

1. Productoverzicht van HQ046 LED lichtstrook FPC

2. Technische specificaties en toepassingsgebied

2.1 Dimensiespecificaties

• FPC-precisie: maximale afmeting van 240 × 500 mm (limietspecificatie: 250 × 500 mm); geen beperking van de minimale afmeting.

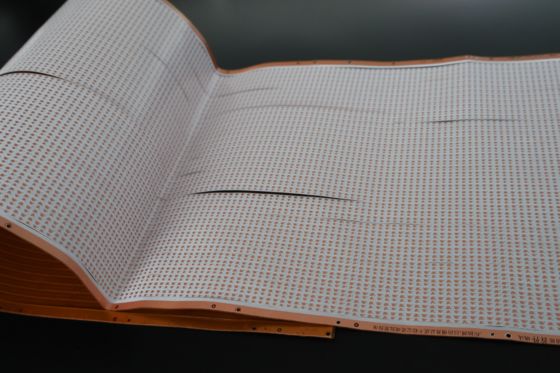

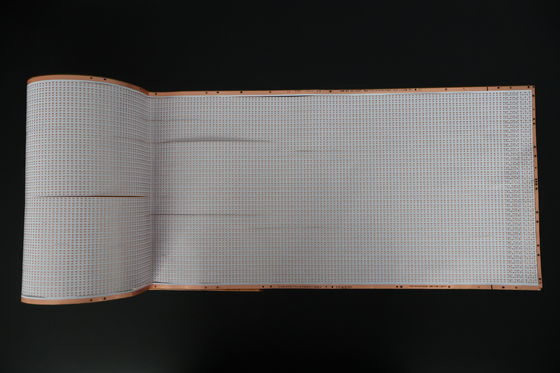

• FPC voor rollen: maximale breedte van 240 mm; maximale lengte van 100 meter.

2.2 Configuraties van de schakellaag

• Eenlaagse FPC: heeft een vereenvoudigde structuur, is kosteneffectief en is geschikt voor circuits met een lage complexiteit in industriële bedieningselementen, elektronische instrumenten en basisverlichtingssystemen.
• Dubbele laag FPC: bevat dubbele koperen folielagen die met elkaar verbonden zijn door verbeterde beklede vias, waardoor superieure stroombehandeling en warmteafvoer mogelijk zijn.Het is ideaal voor hoog geïntegreerde producten zoals mobiele apparaten, instrumentenpanelen voor auto's en midden- tot hoogwaardige LED-lichtstroken.
• Multi-layer FPC: aanpasbaar voor ultra-hoge complexiteit toepassingen die een dichte bedrading, multi-signaal transmissie, en geavanceerde functionele integratie vereisen.

2.3 Kleur en toepassingen van het soldeermasker

• Geel soldeermasker: Een universele, kosteneffectieve optie die compatibel is met de meeste toepassingen (bijv. algemene kabelassemblages) vanwege de evenwichtige prestaties en aanpassingsvermogen.
• Black Solder Mask: Geprefereerd voor high-end of licht-absorberende scenario's (bijv. automobielverlichting, smartphone-achterlichten,LED-displays) omdat het lichtreflectie tot een minimum beperkt en de visuele uniformiteit verbetert..
• White Solder Mask: Uitgerust met een gespecialiseerde reflecterende coating om het gebruik van licht te maximaliseren, waardoor het geschikt is voor verlichtingsarmaturen, LED-displays en medische esthetische apparaten.

2.4 Dikte van koperen folie

• FPC-precisie:
  • Eenlaag: 18 μm (0,5 oz), 35 μm (1 oz)
  • Dubbele laag: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• Standaard FPC:
  • Eenlaag: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Dubbellaag: 18-25 μm, 25-25 μm, 35-35 μm, 35-70 μm

2.5 Minimale lijnbreedte/afstand

3. Kernprestaties en kwaliteitscontrole

3.1 Flexibiliteit en buigvastheid

• Elke partij basismaterialen wordt getest met professionele buigapparatuur om een consistente prestatie te garanderen.
• Alle materialen doorstaan tienduizenden buigcycli vóór de massaproductie, waardoor ze bestand zijn tegen vermoeidheid in dynamische toepassingsscenario's (bijv. opvouwbare verlichting,de installaties voor gebogen oppervlakken) .

3.2 Vervaardigingscapaciteit

• Fabrieksoppervlakte: Ongeveer 20.000 vierkante meter.
• Personeel: meer dan 800 werknemers, waaronder 50 senior technische specialisten.
• Productielijnen: gespecialiseerd in zowel versnelde monsterneming als batchproductie in grote hoeveelheden, met ondersteuning van flexibele productieschema's.

4. Aanpassingsserviceproces

4.1 Advies en technische ondersteuning

• Ontwerp van op maat gemaakte oplossingen, afgestemd op de specifieke behoeften van de toepassing.
• Optimalisatie van de tekening om de fabricage en prestaties te verbeteren.
• Ondersteuning van de ontwikkeling van nieuwe producten, van concept tot prototype.
• Professionele technische raadpleging voor de keuze van technische parameters en de toepassing van richtlijnen.

4.2 Citaten

• Standaardiseerde technische processen om de productievariabiliteit te verminderen.
• Strategische inkoop van hoogwaardige materialen om prestaties en kosten in evenwicht te brengen.
• Efficiënt productiebeheer en procesoptimalisatie.

4.3 Ontwerp en integratie

• Productie van basissubstraat met strikte kwaliteitscontrole.
• Circuit routing en schematische ontwerp optimalisatie.
• Ontwikkeling van vormen voor aangepaste vormfactoren
• SMT (Surface Mount Technology) en door-gat assemblage met precieze uitlijning.
• Vervaardiging van stalen mazen op maat van de eisen van het circuitontwerp.

  Alle processen voldoen aan de internationale certificeringsnormen om de betrouwbaarheid en consistentie van het product te waarborgen.

4.4 Monsterneming

5. Certificaten en notities

• Certificaties: De productlijn heeft meerdere internationale systeemcertificaties (specifieke gegevens zijn op aanvraag beschikbaar),het waarborgen van de naleving van wereldwijde industriële normen en regelgevingseisen.
• Afwijzing van verantwoordelijkheid voor afbeeldingen: Alle afbeeldingen van producten op officiële platforms zijn authentiek. Kleine kleurverschillen kunnen optreden als gevolg van lichtomstandigheden, schothoeken of verschillen in beeldresolutie.
• Continu upgraden: Ons FPC-productportfolio wordt jaarlijks bijgewerkt en technisch bijgewerkt om aan te passen aan nieuwe technologische trends en marktvereisten.
