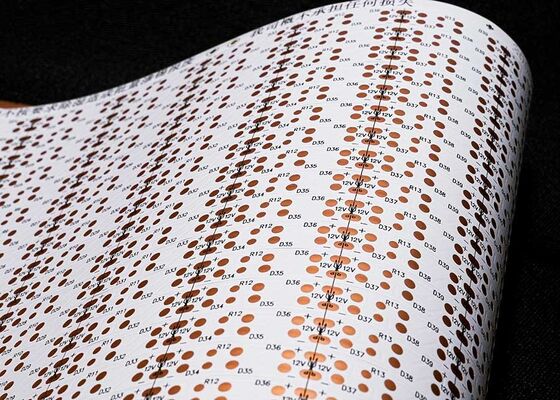

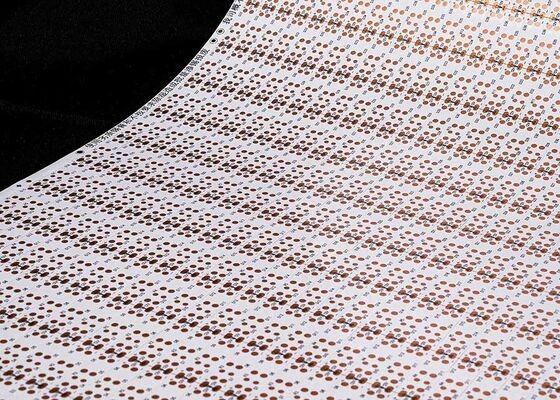

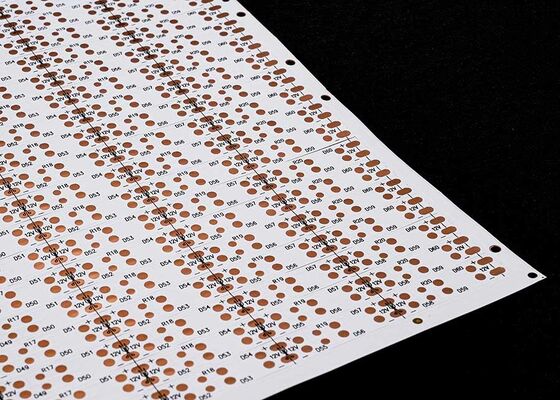

12V LED Strip Circuit Board met 60 lichtpunten 3528 Dubbelzijdige LED Circuit Board

Productomschrijving:

Productmodel:HQ30061(lichtkleur)
Productnaam: Flexibele LED Strip Circuit Board
Productkenmerken: Dubbellaags bord met dubbelzijdig wit folie Zwarte Tekst OSP Antioxiderend

Productspecificaties:3528, met 60LED/PCS, afmeting: 8*503mm, 12V dubbelzijdig bord wit folie FPCB

FPC Ontwerpparameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC, hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Geel folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwart folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Wit folie heeft een extra laag witte coating vergeleken met geel folie, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precisie FPC enkelpaneel opties zijn 18um (0.5oz) en 35um (1oz);

Het precisie FPC dubbellaags bord kan worden geselecteerd uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).

• Gewoon FPC enkelpaneel kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden, hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1.Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en het bieden van gerelateerde technische ondersteuning.

2.Offerte

Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3.Professionaliteit

Ons bedrijf heeft geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

4.Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5.Monsterproductie

Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelpaneel monsters kunnen binnen 5-7 dagen worden voltooid.
