Productmodel:HQ30140

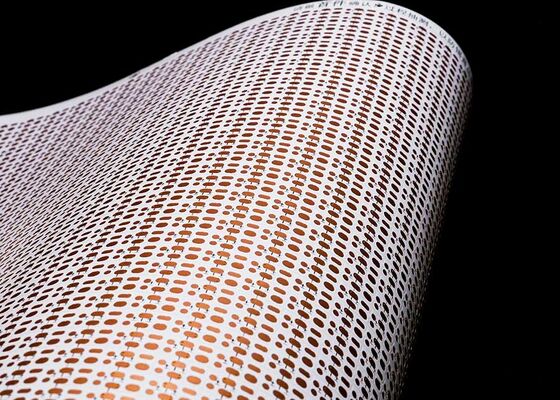

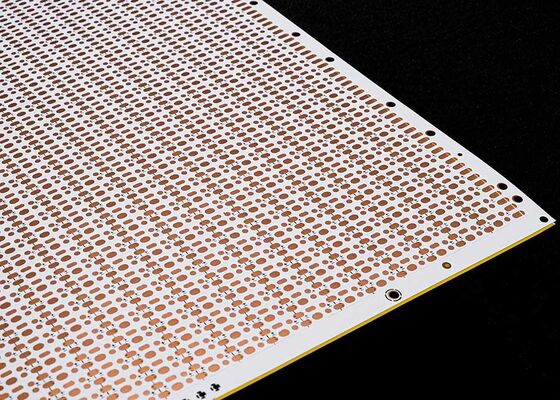

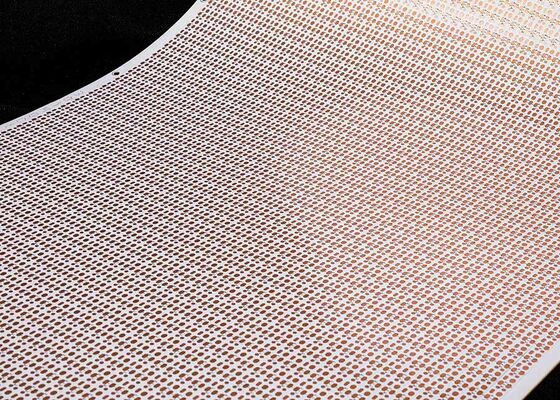

Productnaam: Flexibele LED Strip Printplaat
Productkenmerken:2835-60leds/PCS-5*503-5V

Dubbellaags board met dubbelzijdige witte film Zwarte Karakter OSP Antioxiderend

Productspecificaties:2835 LED Strip Flexibele Printplaat, 60 lichtpunten per stuk, afmeting: 5*503mm, 5V dubbelzijdig Board witte film FPCB

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal board: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het board

• De enkellaagse boardstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige boards twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Gele film is geschikt voor de overgrote meerderheid van producten, zoals diverse kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating vergeleken met gele film, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precisie FPC enkelpaneel opties omvatten 18um (0.5oz) en 35um (1oz);
• Het precisie FPC dubbellaags board kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewoon FPC enkelpaneel kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse boards kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

1. Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Offerte

Monster- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professionaliteit

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

Biedt oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5. Monsterproductie

Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelpaneel monsters kunnen binnen 5-7 dagen worden voltooid.

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan het beeld dat u ziet enige mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monsterproductie en maatwerkdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij helpen u met professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem contact met ons op via de lijn of stuur ons een e-mail,en wij zullen u een één-op-één service bieden van ons professionele verkoopteam.Bedankt voor uw tijd.
