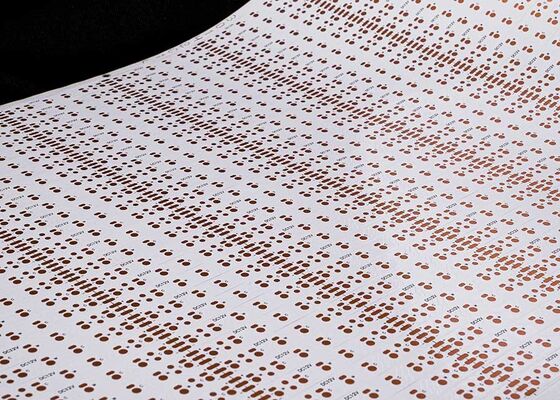

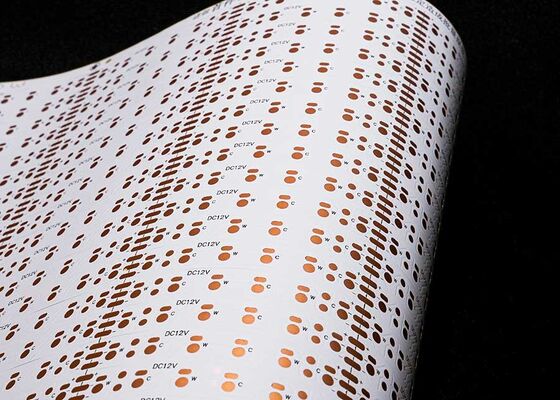

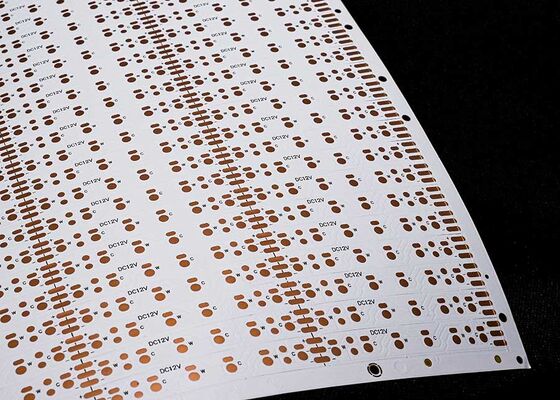

Op Maat Gemaakte Flexibele Printplaat voor LED-strips in Alle Maten, Geschikt voor LED-verlichting 12V 24V FPCB

Productomschrijving:

Productmodel:HQ30142

Productnaam: Flexibele LED-strip printplaat

Productkenmerken: Dubbellaags bord met dubbelzijdig wit folie, zwarte karakters, OSP Antioxiderend

Productspecificaties:2835 LED-strip Flexibele Printplaat, 60 lampjes per stuk, afmeting: 8*503mm, 12V dubbelzijdig bord met wit folie FPCB

FPC Ontwerpparameters

Belangrijkste Technische Parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.

• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.
• 3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Geel folie is geschikt voor de overgrote meerderheid van producten, zoals diverse kabelproducten. Zwart folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Wit folie heeft een extra laag witte coating vergeleken met geel folie, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz. 4. Koperfoliedikte

Precisie FPC enkellaagse opties zijn 18um (0.5oz) en 35um (1oz);

Het precisie FPC dubbellaagse bord kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).

• Gewoon FPC enkellaags bord kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.
• 5. Minimale lijnbreedte/lijnafstand
• Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

1. 2. Offerte

   Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

2. 3. Professionaliteit

   Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

3. 4. Ontwerp

   Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

4. 5. Monsterproductie

   Wij zijn gespecialiseerd in FPC monsterproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige monsters kunnen binnen 5-7 dagen worden voltooid.

5. Certificaten en Eerbewijzen

   Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting en schermresolutie kan het beeld dat u ziet enige mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monsterproductie en maatwerkdiensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij zullen u helpen professionele oplossingen, substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en andere one-stop service te bieden.

neem contact met ons op online of stuur ons een e-mail, en wij zullen u een één-op-één service bieden van ons professionele verkoopteam. Bedankt voor uw tijd.
