Flexibel PCB voor LED-strook Dubbellaagplaat Dubbelzijdig Filmbedekkend Witte Plaat

Productbeschrijving:

Productmodel:HQ011

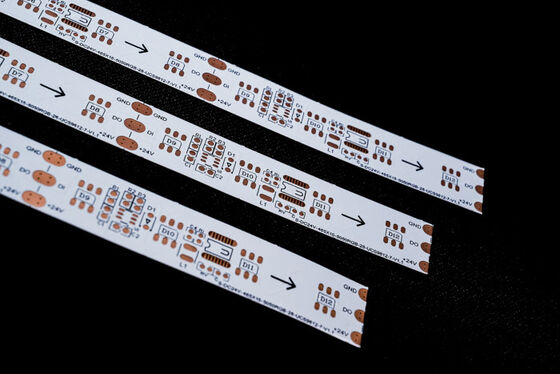

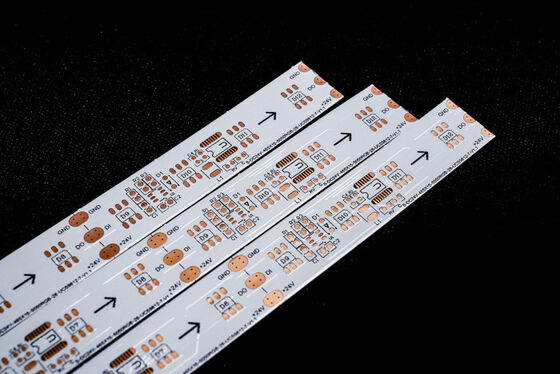

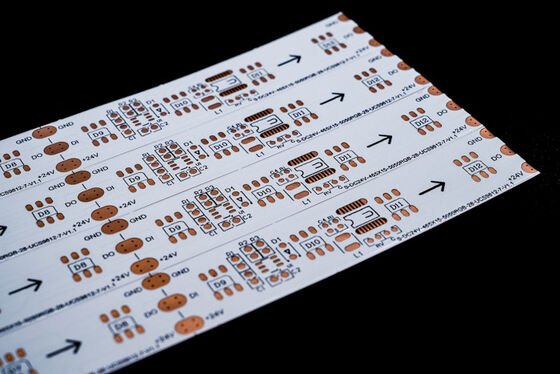

Productnaam: Kleurrijke LED-strook FPC
Productkenmerken: Dubbellaag karton, dubbelzijdige filmcoating, whiteboard, zwarte tekst, OSP-antioxidant

Productspecificaties:

1.Volgens uw behoeften om verschillende materiaaldikte en procesvereisten aan te passen kleurrijke LED strip FPC en andere LED flexibele circuit board met eenzijdige en dubbelzijdige.

2.Goede flexibiliteit en buigbaarheid

De fabriek heeft een professionele buigingstester, elke partij materialen door tienduizenden buigproeven voordat massaproductie.

Ontwerpparameters van FPC

Belangrijkste technische parameters:

1Over afmetingen:

Precision FPC: De maximale grootte is 240X500mm (limiet 250X500mm), en er is geen beperking op de minimale grootte.

2. Aantal lagen op het bord

• De eenlaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• In vergelijking met enkellagig FPC hebben dubbelzijdige platen twee lagen koperen folie, verhoogde vias en gevormd geleidende paden.auto-instrumenten en andere producten.

3Kleur van het soldeermasker

De kleuren van de soldeermask van FPC zijn geel, zwart en wit.Zwarte folie wordt vaak gebruikt in hoogwaardige of lichtabsorberende producten,zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen,zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Dikte van koperen folie

• Precision FPC single panel opties omvatten 18um (0,5 oz) en 35um (1 oz);
• De nauwkeurige FPC-dubbellaagplaat kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).
• Gewone FPC-eenpaneel kan 18um/25um/35um (1 oz)/50um kiezen;
• Gewone FPC-dubbele laagplaten kunnen worden gekozen uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijnsplitsing

Onder normale omstandigheden is het gebruikelijk dat hoe kleiner de moeilijkheidsgraad, des te hoger het defectpercentage, en het wordt over het algemeen aanbevolen om ten minste 3 ml te gebruiken.

Serviceproces

1. Adviesdiensten

   16 jaar focus op FPC flexibel circuit board ontwerp en R & D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerp tekeningen,de ontwikkeling van nieuwe producten en het verlenen van technische ondersteuning;.

2. Aanbod

   Proef- of partijcitatie van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, voor klanten om kosten te besparen.

3. Profesie

   Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's van geavanceerde apparatuur en productietechnologie, professionele productie, schaal.met meer dan 800 werknemers en 50 senior technisch personeel.

4. Ontwerp

   Bied oplossingen aan klanten om een aantal internationale systeemcertificering af te ronden, kan de productie van substraat, bedrading, principeontwerp, vorm, patch,één-stop-service voor aansluitbare en open stalen mazen, 16 jaar van professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5. Monsters maken

   We zijn gespecialiseerd in FPC-monstermaken en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele circuit board dubbele panelen monsters kunnen binnen 5-7 dagen worden afgerond.
