Elektronische printplaat Pcb-bord voor LED flexibele Pcb en FPC fabrikant

Productbeschrijving:

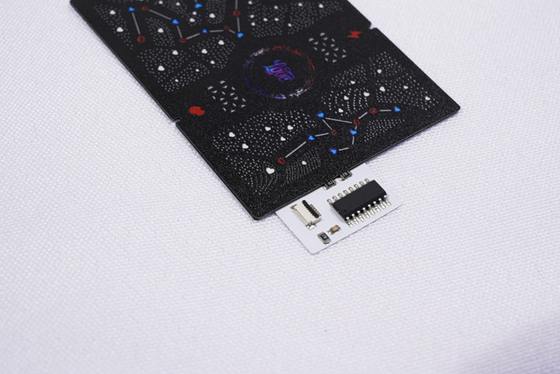

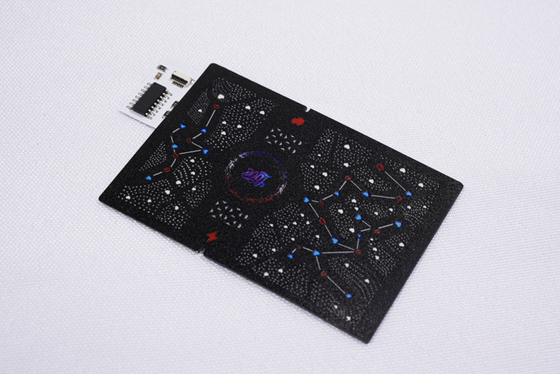

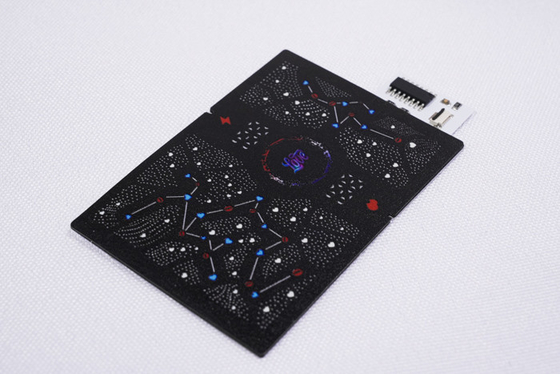

Productmodel:HQ042
Productnaam: Precisie FPC
Productkenmerken: Dubbellaagse printplaat, dubbelzijdige zwarte film, zwarte tekst, oppervlakte verguld

Productspecificaties:

1. Wij zijn de flexibele Pcb en FPC fabrikant, afhankelijk van uw behoeften om verschillende materiaaldikte en procesvereisten aan te passen LED-lichtstrip FPC, precisie FPC, kleurrijke LED-strip FPC  en andere LED flexibele printplaat met enkel-, dubbelzijdig en meerlaags.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek heeft een professionele buigtester, elke batch materialen door

Tienduizenden buigtesten vóór massaproductie om de productkwaliteit te garanderen.

FPC-ontwerpparameters

Belangrijkste technische parameters:

1. Over Afmetingen:

Precisie FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaalbord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal van lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• In vergelijking met enkellaagse FPC's hebben dubbelzijdige borden twee lagen koperfolie, meer vias en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Solderen maskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Stel voor om geel te gebruiken, gele film is geschikt voor de overgrote meerderheid van de producten, zoals verschillende kabelproducten. Zwarte film wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precisie FPC enkele paneelopties omvatten 18um (0.5oz) en 35um (1oz);
• Het precisie FPC dubbellaagse bord kan worden geselecteerd uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkele paneel kan 18um/25um/35um (1oz)/50um kiezen;
• Gewone FPC dubbellaagse borden kunnen worden geselecteerd uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijn afstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Overleg

16 jaar focus op FPC flexibel printplaatontwerp en R&D-productie, om klanten gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Aanbieding

Voorbeeld- of batchofferte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, aanzienlijk voor klanten om kosten te besparen.

3. Beroep

Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's met geavanceerde apparatuur en productietechnologie, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische kernmedewerkers.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen af te ronden, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5. Monster maken

Wij zijn gespecialiseerd in FPC-monstermaking en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbele paneelmonsters kunnen binnen 5-7 dagen worden voltooid.
