Hoe ontwerp je een printplaat?

Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaten, FPC flexibele printcircuits, HDI printplaten, SMD LED-strips, COB LED-strips, PCB-ontwerp, flexibele LED-displayschermen, elektronische printplaten, printmontage, printplaatassemblage, enz. leveren.

Productomschrijving:

Productmodel: HQ047-1

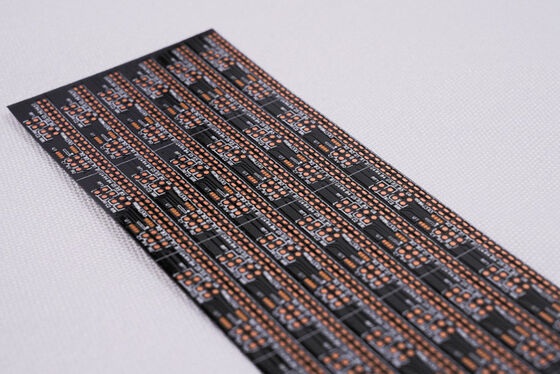

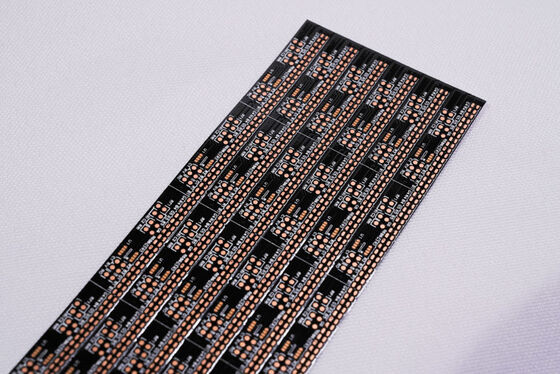

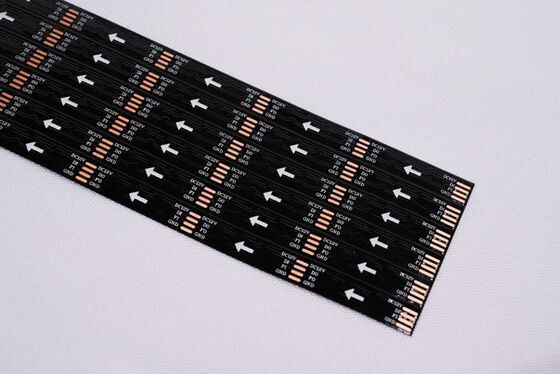

Productnaam: LED-strip FPC

Productkenmerken: Dubbellaags printplaat, dubbelzijdig zwart folie, witte tekst, oppervlak OSP antioxidant

Productspecificaties:

1. Wij zijn de fabrikant van Flexibele Pcb en FPC, die volgens uw behoeften verschillende materiaaldiktes en procesvereisten kan aanpassen voor LED-strip FPC, Precision FPC, Kleurrijke LED-strip FPC en andere LED flexibele printplaten met enkele, dubbele zijden en meerlaagse structuren.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen ondergaat tienduizenden buigtesten voordat deze in massaproductie gaat om de productkwaliteit te garanderen.

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over afmetingen:

Precision FPC: De maximale afmeting is 240X500mm (limiet 250X500mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op de printplaat

• De enkellaagse printplaatstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige printplaten twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Geel folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwart folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Wit folie heeft een extra laag witte coating vergeleken met geel folie en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Koperfoliedikte

• Precision FPC enkellaagse opties zijn 18um (0.5oz) en 35um (1oz);
• De precision FPC dubbellaagse printplaat kan worden gekozen uit 12um (0.33oz), 18um (0.5oz) en 35um (1oz).
• Gewone FPC enkellaagse printplaat kan kiezen uit 18um/25um/35um (1oz)/50um;
• Gewone FPC dubbellaagse printplaten kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheidsgraad, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

   16 jaar focus op FPC flexibele printplaatontwerp en R&D-productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerptekeningen, ontwikkeling van nieuwe producten en gerelateerde technische ondersteuning te bieden.

2. Aanbieding

   Offerte voor monsters of batches van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, om klanten aanzienlijk kosten te besparen.

3. Professionaliteit

   Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraatpersoneel.

4. Ontwerp

   Biedt oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mallen, patches, plug-ins en open stalen gaas als one-stop service leveren, 16 jaar professionele en technische niveau neerslag, uw keuze en vertrouwen waardig.

5. Monsterproductie

   Wij zijn gespecialiseerd in FPC-sampleproductie en maatwerkdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbelzijdige samples kunnen binnen 5-7 dagen worden voltooid.
