Hoe ontwerp je een printplaat?
Wij zijn professionele fabrikanten van flexibele printplaten, kunnen FPC flexibele printplaat, FPC flexibele print, HDI printplaat, SMD LED-strip, COB LED-strip, PCB-bordontwerp, flexibel LED-display, elektronische printplaat, printplaatassemblage, printkaartassemblage en dergelijke leveren.

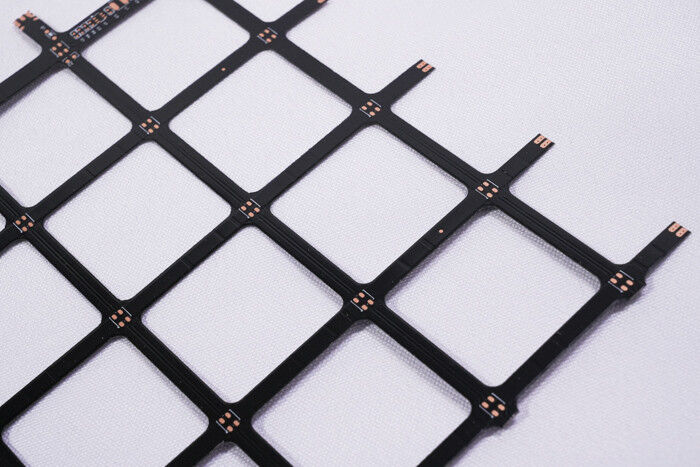

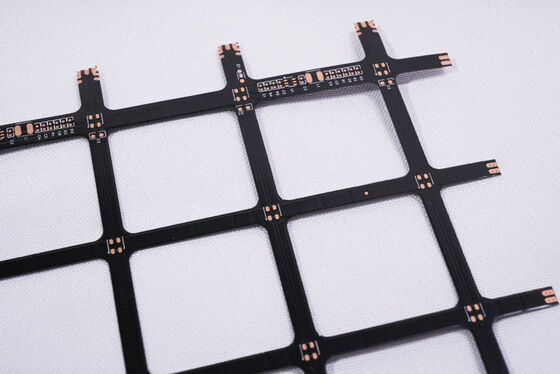

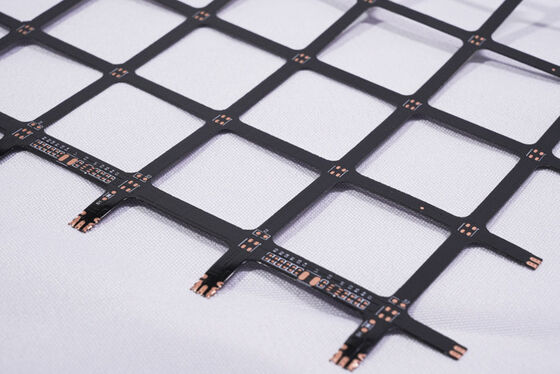

LED Flexibel Display Scherm FPC Flexibele Printplaat Assemblage Voor LED Verlichting

Productomschrijving:

Productmodel:HQ051-1
Productnaam:LED flexibel display scherm FPC
Productkenmerken: Dubbellaags printplaat, dubbelzijdig zwart folie, zwarte tekst, oppervlak verguld

Productspecificaties:

1. Wij zijn de fabrikant van Flexibele Pcb en FPC, kunnen volgens uw behoeften verschillende materiaaldiktes en procesvereisten aanpassen LED-strip FPC, Precisie FPC, Kleurrijke LED-strip FPC en andere LED flexibele printplaten met enkele, dubbelzijdige en meerlaagse.

2. Goede flexibiliteit en weerstand tegen buigen

De fabriek beschikt over een professionele buigtester, elke batch materialen wordt door

tienduizenden buigtesten onderworpen voordat deze in massaproductie gaan om de productkwaliteit te garanderen.

FPC ontwerp parameters

Belangrijkste technische parameters:

1. Over afmetingen:

Precisie FPC: De maximale afmeting is 240X500 mm (limiet 250X500 mm), en er is geen limiet aan de minimale afmeting. Rolmateriaal bord: maximale breedte 240. maximale lengte 100 meter.

2. Aantal lagen op het bord

• De enkellaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• Vergeleken met enkellaagse FPC hebben dubbelzijdige borden twee lagen koperfolie, verhoogde via's en gevormde geleidende paden. Ze worden over het algemeen gebruikt in mobiele telefoons, auto-instrumenten en andere producten.

3. Soldeermaskerkleur

De soldeermaskerkleuren van FPC zijn geel, zwart en wit. Geel wordt aanbevolen, Geel folie is geschikt voor de overgrote meerderheid van de producten, zoals diverse kabelproducten. Zwart folie wordt vaak gebruikt in high-end of lichtabsorberende producten, zoals auto's, mobiele telefoons, LED-displays, enz. Wit folie heeft een extra laag witte coating vergeleken met geel folie, en wordt vaak gebruikt in producten die reflectie vereisen, zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Dikte koperfolie

• Precisie FPC enkele paneel opties zijn 18um (0,5 oz) en 35um (1 oz);
• Het precisie FPC dubbellaagse bord kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).
• Gewoon FPC enkel paneel kan kiezen uit 18um/25um/35um (1 oz)/50um;
• Gewoon FPC dubbellaagse borden kunnen worden gekozen uit 18-25um, 25-25um, 35-35um, of 35-70um.

5. Minimale lijnbreedte/lijnafstand

Onder normale omstandigheden geldt: hoe kleiner de moeilijkheid, hoe hoger het defectpercentage, en het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken.

Serviceproces

1. Consultatie

16 jaar focus op FPC flexibele printplaat ontwerp en R&D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerp tekeningen, ontwikkeling van nieuwe producten en het bieden van gerelateerde technische ondersteuning.

2. Aanbieding

Monster of batch offerte van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, sterk om klanten kosten te besparen.

3. Professionaliteit

Ons bedrijf beschikt over geavanceerde apparatuur en productietechnologie uit Duitsland, Japan, Taiwan en andere regio's, professionele productie, schaal. Onze fabriek beslaat een oppervlakte van bijna 20.000 vierkante meter, met meer dan 800 werknemers en 50 senior technische ruggengraat personeel.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificeringen te finaliseren, kan substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en open stalen gaas one-stop service bieden, 16 jaar professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5. Monster maken

Wij zijn gespecialiseerd in FPC monster maken en maatwerk diensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele printplaat dubbel paneel monsters kunnen binnen 5-7 dagen worden voltooid.

Certificaten en Eerbewijzen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, opnamehoek en schermresolutie, kan het beeld dat u ziet enige mate van chromatische aberratie vertonen. GongDong HongQi is een professionele fabrikant van printplaten met 16 jaar geschiedenis in China. Onze producten worden elk jaar bijgewerkt en geüpgraded en wij zijn gespecialiseerd in allerlei FPC monster maken en maatwerk diensten. Als u geïnteresseerd bent in onze producten, vertel ons dan uw vereisten, wij zullen u helpen met professionele oplossingen, substraatproductie, bedrading, principeontwerp, mal, patch, plug-in en andere one-stop service.

neem contact met ons op online of stuur een e-mail naar ons, en wij zullen u een één-op-één service bieden van ons professionele verkoopteam. Bedankt voor uw tijd.
