Aanpasbare dubbelzijdige vergulde FPC-connector voor lint-FPC-toepassingen

Aanpasbare dubbelzijdige vergulde FPC-connector voor lint-FPC-toepassingen

Merknaam:	HONGQI
Modelnummer:	HQ006
MOQ:	500 stuks
Prijs:	Onderhandelbaar
Leveringstermijn:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,D/P,T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

UL E477885 IATF16949 GB/T13485

Maat:

Aanpasbaar

breedte:

Flexibiliteit:

Flexibele

Koper:

Kleur:

Marketingmethode:

Fabriek directe verkoop

Producttype:

Flexibele gedrukte schakeling

Bedrijfstemperatuur:

-20°C tot 60°C

Huidig:

Isolatiedikte:

conventioneel bord

Zeefdruk:

Zwart

Mechanische stijfheid:

Flexibele

Koperdikte:

IP-classificatie:

Andere service:

ondersteuning op maat gemaakte diensten

Verpakking Details:

Verpakt met stevige papieren koffers

Levering vermogen:

100000 stuks per maand

Markeren:

HDI PCB ribbon connector

FPC corner connector board

machine connecting PCB connector

Productbeschrijving

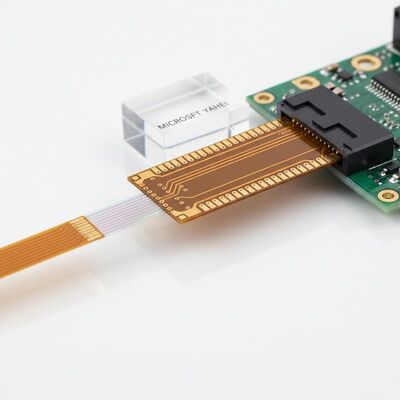

Hongqi Machine Connecting Board - Sluit het lint FPC hoek connector

Productoverzicht

Model:HQ006

Naam:Verbind het lint FPC

Belangrijkste kenmerken

met een breedte van niet meer dan 50 mm
Goud geplatte afwerking voor verbeterde geleidbaarheid
Hoogwaardig ontwerp van dubbelschaalplaten

Aanpassingsopties

Aanpasbaar volgens specifieke vereisten, met dienstverlening op maat en steekproefproductie

FPC-ontwerpparameters

Dimensionele nauwkeurigheid

Maximale afmeting voor nauwkeurige FPC: 240 mm x 500 mm (tolerantie tot 250 mm x 500 mm)
Minimumgrootte: geen beperkingen
Plaat van rollend materiaal: maximale breedte 240 mm, maximale lengte 100 meter

Opties voor de bordlaag

Eenlaagse FPC: ideaal voor eenvoudige circuits zoals industriële besturing en elektronische instrumentatie
Dubbelzijdig FPC: bestaat uit twee lagen koperen folie, vergroot via gaten en geleidende paden, geschikt voor geavanceerde toepassingen in mobiele apparaten en automobielinstrumenten

Kleuren van soldeermask

Beschikbare opties: geel, zwart of wit
Gele filmaanbevolen voor algemene toepassingen (kabelassemblages)
Zwarte filmalgemeen gebruikt in high-end of lichtgevoelige toepassingen (automobiel, mobiele apparaten, LED-displays)
Witte filmbevat een extra reflecterende coating, ideaal voor producten die licht moeten reflecteren (verlichtingsarmaturen, medische apparatuur)

Opties voor de dikte van koperen folie

Type van het bord	Layerconfiguratie	Dikte-opties
Precieze FPC	Eén paneel	18 μm (0,5 oz) of 35 μm (1 oz)
Precieze FPC	Doppelschuifplaat	12 μm (0,33 oz), 18 μm (0,5 oz) of 35 μm (1 oz)
Standaard FPC	Eén paneel	18 μm/25 μm/35 μm (1 oz)/50 μm
Standaard FPC	Doppelschuifplaat	18-25 μm, 25-25 μm, 35-35 μm of 35-70 μm

Minimale lijnbreedte/afstand

Aanbevolen minimum van 3 mil voor standaardtoepassingen om de betrouwbaarheid te waarborgen en de gebreken te verminderen

Serviceproces

Advies en ontwerpondersteuningMeer dan 16 jaar ervaring in FPC-ontwerp, O&O en productie met op maat gemaakte oplossingen en technische ondersteuning
Citaten en bemonstering:Concurrerende offertes voor monsters of bulkorders met geavanceerde technologieën en kostenefficiënte oplossingen
Geavanceerde productiecapaciteit:State-of-the-art apparatuur uit Duitsland, Japan en Taiwan in onze 20.000 vierkante meter grote fabriek met meer dan 800 geschoolde professionals
Uitgebreid ontwerp en engineering:End-to-end-oplossingen met inbegrip van de productie van substraten, het ontwerp van bedrading, de fabricage van vormen en de diensten voor stalen mazen
Productie van monsters:Gespesialiseerde fabricage van FPC-monsters met snelle levertijden (dubbelzijdige panelen binnen 5-7 dagen)

Certificaten en onderscheidingen

Als een vertrouwde partner met meer dan 16 jaar ervaring in de industrie,We zijn gespecialiseerd in het leveren van hoogwaardige oplossingen op maat voor diverse toepassingen wereldwijd..
