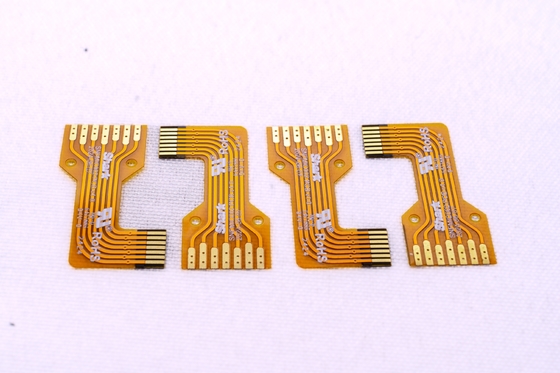

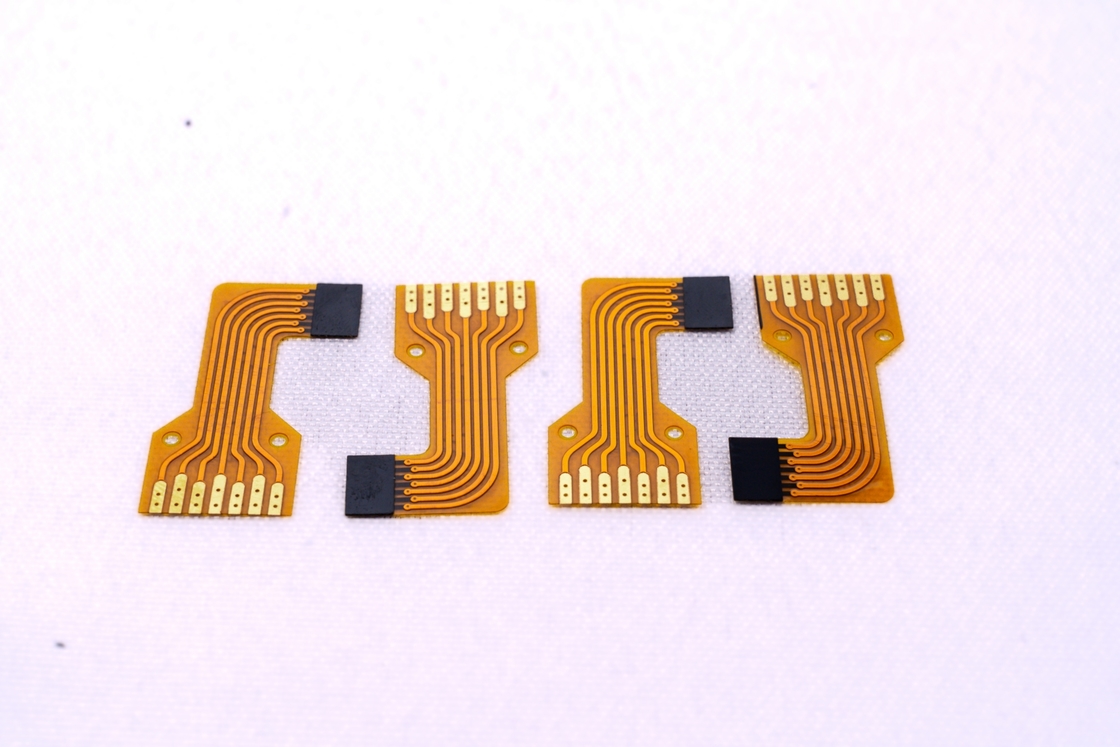

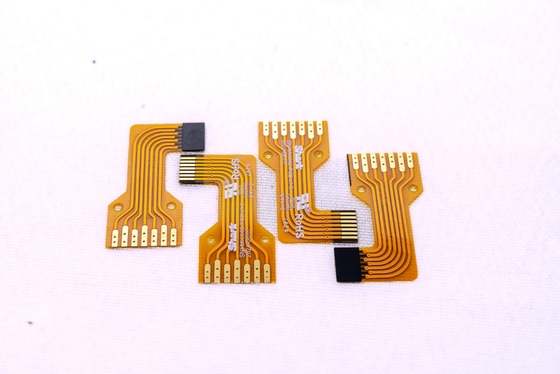

Productbeschrijving:

Model: HQ006

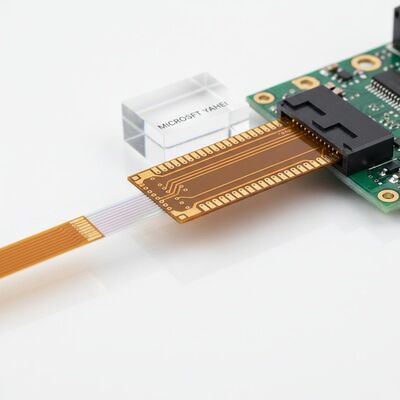

Naam: Verbind de Ribbon FPC

Kenmerken:

• Dubbelzijdige gele filmconstructie
• Vergulde afwerking
• Hoogwaardig dubbellaags bordontwerp

Specificaties:

• Aanpasbaar aan specifieke vereisten (aangepaste diensten en sample productie beschikbaar)

FPC Ontwerpparameters:

1. Dimensionale Precisie:

• Maximale afmeting voor precisie FPC: 240mm x 500mm (tolerantie tot 250mm x 500mm)
• Minimale afmeting: Geen beperking
• Rolmateriaal bord: Maximale breedte 240mm, maximale lengte 100 meter

2. Bordlaag Opties:

• Enkellaags FPC: Ideaal voor eenvoudige circuittoepassingen zoals industriële besturing en elektronische instrumentatie.
• Dubbelzijdige FPC: Beschikt over twee lagen koperfolie, meer via-gaten en geleidende paden, waardoor het geschikt is voor geavanceerde toepassingen in mobiele apparaten, auto-instrumenten en vergelijkbare producten.

3. Solder Mask Kleuren:

• Beschikbare opties: Geel, zwart of wit.
• Gele film wordt aanbevolen voor de meeste algemene toepassingen (bijv. kabelassemblages).
• Zwarte film wordt vaak gebruikt in high-end of lichtgevoelige toepassingen (bijv. automotive, mobiele apparaten, LED-displays).
• Witte film bevat een extra reflecterende coating en is ideaal voor producten die lichtreflectie vereisen (bijv. verlichtingsarmaturen, medische apparatuur).

4. Koperfolie Dikte Opties:

• Precisie FPC:
  • Enkel paneel: 18μm (0.5oz) of 35μm (1oz).
  • Dubbellaags bord: 12μm (0.33oz), 18μm (0.5oz) of 35μm (1oz).
• Standaard FPC:
  • Enkel paneel: 18μm/25μm/35μm (1oz)/50μm.
  • Dubbellaags bord: Opties zijn onder meer 18-25μm, 25-25μm, 35-35μm of 35-70μm.

5. Minimale Lijnbreedte/Afstand:

• Aanbevolen minimum van 3mil voor standaardtoepassingen om betrouwbaarheid te garanderen en defectpercentages te verminderen.

Serviceproces:

1. Consulting & Design Ondersteuning:

   • Met meer dan 16 jaar expertise in FPC-ontwerp, R&D en productie, bieden we op maat gemaakte oplossingen, gedetailleerde ontwerptekeningen en technische ondersteuning om aan uw unieke eisen te voldoen.

2. Offerte & Bemonstering:

   • Aanbieden van concurrerende offertes voor samples of bulkbestellingen met geavanceerde technologieën en materialen. We geven prioriteit aan kostenefficiëntie met behoud van hoge kwaliteitsnormen.

3. Geavanceerde Productiemogelijkheden:

   • Uitgerust met state-of-the-art productieapparatuur uit Duitsland, Japan en Taiwan.
   • Onze faciliteit van 20.000 vierkante meter biedt werk aan meer dan 800 geschoolde professionals, waaronder 50 senior technische experts, die zorgen voor grootschalige productie-efficiëntie en precisie.

4. Uitgebreid Ontwerp & Engineering:

   • Biedt end-to-end oplossingen, inclusief substraatproductie, bedradingsontwerp, principeontwikkeling, matrijsfabricage, patching, plugging-in en staalgaasdiensten.
   • Onze expertise wordt gevalideerd door talrijke internationale certificeringen en jarenlange ervaring in de industrie.

5. Sample Productie:

   • Gespecialiseerd in FPC-sample productie met snelle doorlooptijden: dubbelzijdige paneelsamples voltooid binnen 5-7 dagen.

Certificaten en Onderscheidingen

Opmerking:
Alle productafbeeldingen zijn authentieke representaties van onze aanbiedingen.
Als een vertrouwde partner met meer dan 16 jaar ervaring in de industrie, zijn we gespecialiseerd in het leveren van hoogwaardige, op maat gemaakte FPC-oplossingen voor diverse toepassingen wereldwijd.
