Hoe een FPC-bord te ontwerpen?

Wij zijn professionele fabrikanten van flexibele printplaten (FPC's), gespecialiseerd in de productie van FPC flexibele printplaten, HDI printplaten, SMD LED-lichtstrips, COB LED-strips, PCB-bordontwerp, flexibele LED-schermen, elektronische PCB's en printplaatmontage. Onze diensten omvatten onder andere printkaartmontage.

Productbeschrijving:

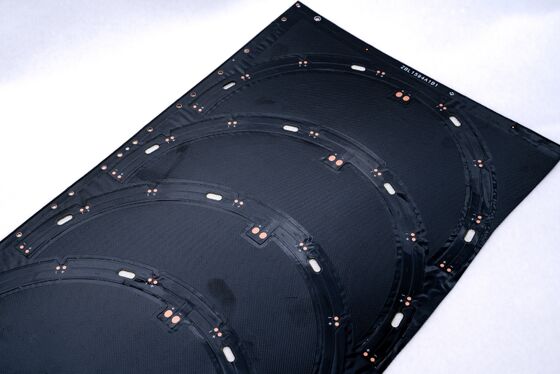

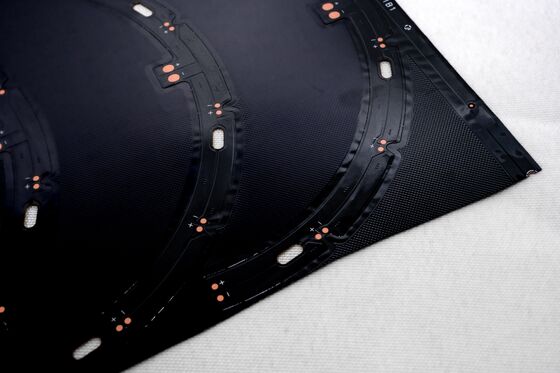

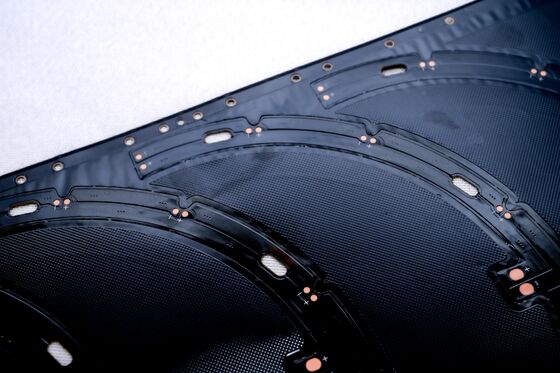

• Productmodel: HQ00512
• Productnaam: gebogen plaat
• Kenmerken: Dubbellaags bord met dubbelzijdige filmcoating, witte basisplaat, zwarte tekst en OSP anti-oxidatiebehandeling.

Productspecificaties:

1. Aanpassingsopties:
   Als fabrikant van flexibele PCB's en FPC-borden passen we materialen aan om te voldoen aan specifieke dikte-eisen en procesbehoeften. We bieden enkelzijdige, dubbelzijdige en meerlaagse LED-strip FPC's voor verschillende toepassingen.

2. Flexibiliteit en Duurzaamheid:
   Onze FPC's vertonen uitstekende flexibiliteit en weerstand tegen buigen. Elke batch ondergaat rigoureuze tests met een professionele buigtester vóór massaproductie, waardoor tienduizenden buigcycli zonder storing worden gegarandeerd.

FPC-ontwerpparameters:

1. Afmetingen:

   • Precisie FPC: Maximale afmeting: 240 mm x 500 mm (tot 250 mm x 500 mm), zonder minimale afmetingsbeperking.
   • Rolmateriaalbord: Maximale breedte: 240 mm, maximale lengte: 100 meter.

2. Aantal lagen:

   • Enkellaagse borden zijn eenvoudig van structuur en ideaal voor industriële besturing en elektronische instrumenttoepassingen.
   • Dubbelzijdige borden hebben twee lagen koperfolie met meer vias, die geleidende paden vormen die geschikt zijn voor complexe circuits in mobiele apparaten, auto-instrumenten en vergelijkbare producten.

3. Soldeermaskerkleuren:
   Opties zijn onder meer geel, zwart en wit.

   • Geel wordt aanbevolen voor algemene toepassingen, zoals kabelproducten.
   • Zwart wordt vaak gebruikt in high-end of lichtabsorberende producten (bijv. auto's, telefoons, LED-schermen).
   • Wit bevat een extra reflecterende coating, waardoor het ideaal is voor verlichtingsarmaturen, LED-schermen, medische esthetiek en vergelijkbare toepassingen die reflectie vereisen.

4. Koperfoliedikte:

   • Precisie FPC enkele panelen: 18µm (0,5oz) of 35µm (1oz).
   • Precisie FPC dubbellaagse borden: 12µm (0,33oz), 18µm (0,5oz) of 35µm (1oz).
   • Standaard FPC enkele panelen: 18µm/25µm/35µm (1oz)/50µm.
   • Standaard FPC dubbellaagse borden: Opties zijn onder meer 18-25µm, 25-25µm, 35-35µm of 35-70µm.

5. Minimale lijnbreedte/afstand:
   Hoewel kleinere afmetingen mogelijk zijn, verhogen ze het risico op defecten. Het wordt over het algemeen aanbevolen om minimaal 3mil te gebruiken voor lijnbreedte en afstand.
