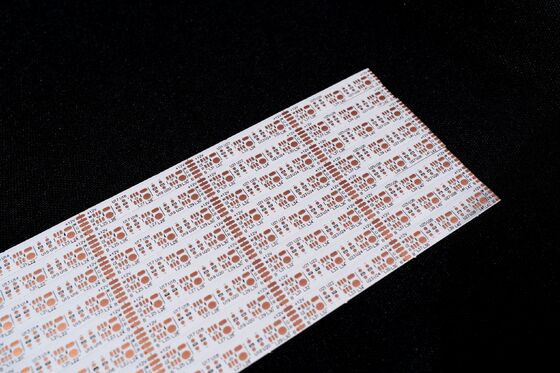

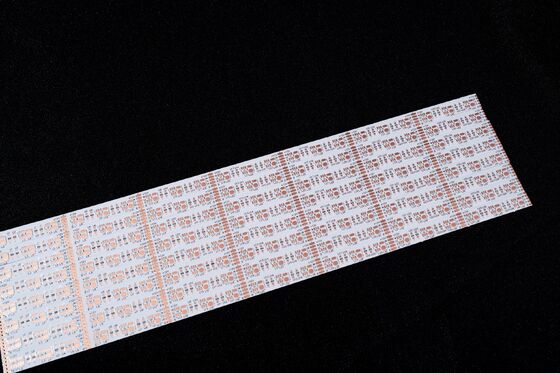

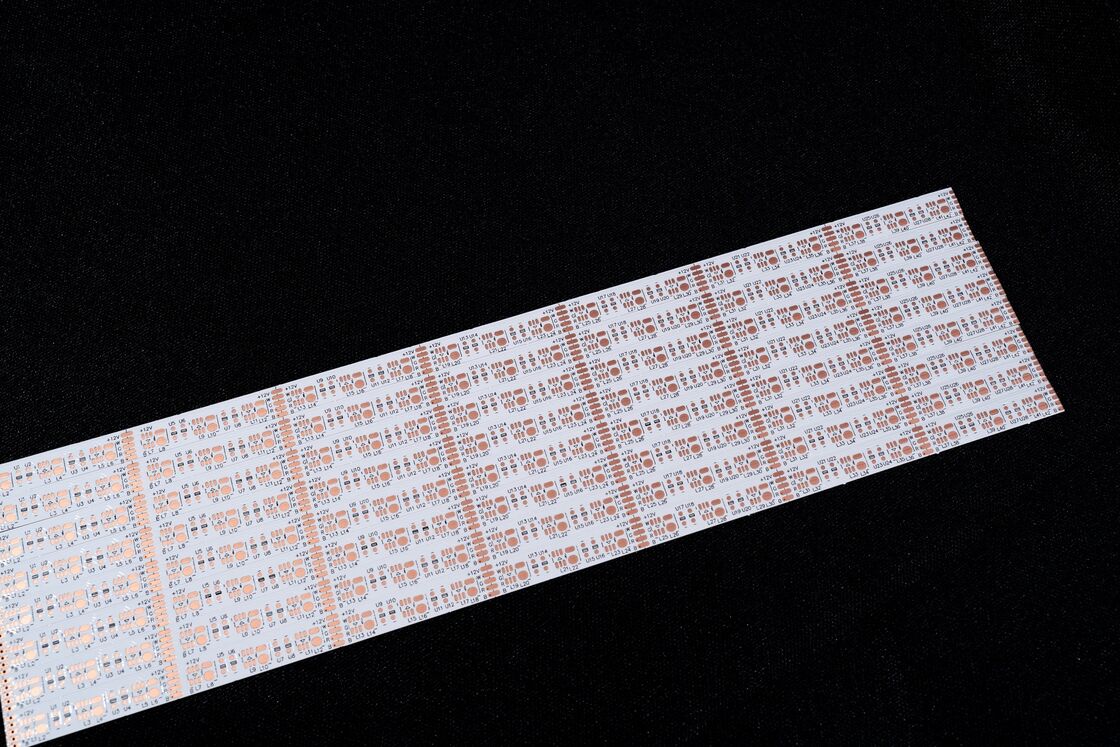

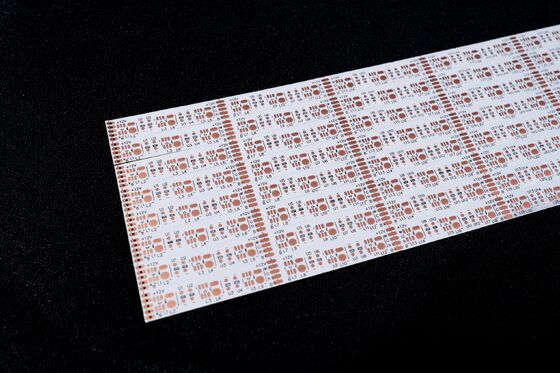

Double layer FPC:LED RGBW 4-chips met FPCB-bord Ervaren FPCB-fabrikant

Name: Double layer FPC:LED RGBW 4-chips met FPCB-bord Ervaren FPCB-fabrikant
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ00535
Availability: InStock

Merknaam:	HONGQI
Modelnummer:	HQ00535
MOQ:	500 stcs
Prijs:	Onderhandelbaar
Leveringstermijn:	Bespreekbaar
Betalingsvoorwaarden:	L/c, d/a, t/t

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

UL E477885 IATF16949 GB/T 16949

Verpakking Details:

Vol met sterke papieren koffers

Levering vermogen:

100000 stuks per maand

Productbeschrijving

Technische specificatie en aanpassingsservice van HQ046 LED-lichtstrip FPC

Abstract

Flexibele gedrukte circuits (FPC's) zijn cruciale componenten in moderne LED-lichtstrip-toepassingen en vereisen hoge flexibiliteit, betrouwbaarheid en aanpassingsvermogen. Dit document beschrijft de technische parameters, prestatie-eigenschappen en de service 流程 van de HQ046 LED-lichtstrip FPC, een dubbellaagse flexibele printplaat ontworpen voor diverse verlichtingsscenario's. Het beschrijft ook de aanpassingsmogelijkheden van de fabrikant, kwaliteitscontrolemaatregelen en het technische ondersteuningssysteem, en biedt een uitgebreide referentie voor professionals in de industrie die op zoek zijn naar LED-lichtstrip FPC-oplossingen.

1. Productoverzicht van HQ046 LED-lichtstrip FPC

De HQ046 is een gespecialiseerde FPC die is ontworpen voor LED-lichtstrip-toepassingen en structurele stabiliteit en omgevingsaanpassing integreert. De belangrijkste kenmerken zijn als volgt:

Parameter	Specificatie
Productmodel	HQ00535
Productnaam	LED-lichtstrip FPC
Circuitstructuur	Dubbellaagse printplaat
Oppervlaktecoating	Dubbelzijdige zwarte soldeermasker; zwarte tekst
Antioxidantbehandeling	OSP (Organic Solderability Preservative)
Kernprestaties	Hoge flexibiliteit; uitstekende buigweerstand

2. Technische specificaties en aanpassingsbereik

Als professionele FPC-fabrikant met 16 jaar ervaring bieden we uitgebreide aanpassingen voor LED-lichtstrip FPC's, die enkelvoudige, dubbele en meerlaagse structuren omvatten. Belangrijke technische parameters en aanpassingsopties worden hieronder beschreven:

2.1 Afmetingsspecificaties

Precisie FPC: Maximale afmeting: 240×500 mm (limiet: 250×500 mm); minimale afmeting: geen beperking.
Rolmateriaal FPC: Maximale breedte: 240 mm; maximale lengte: 100 meter.

2.2 Circuitlaagconfiguratie

De FPC-laagselectie wordt bepaald door de complexiteit van de toepassing, met de volgende typische scenario's:

Enkellaagse FPC: Eenvoudige structuur, geschikt voor circuits met lage complexiteit in industriële besturingen, elektronische instrumenten en basisverlichtingssystemen.
Dubbellaagse FPC: Dubbele koperfolielagen met verbeterde vias voor geleidende paden, ideaal voor producten met hoge integratie, zoals mobiele apparaten, instrumentenpanelen voor auto's en mid-to-high-end LED-lichtstrips.
Meerlaagse FPC: Aanpasbaar voor ultra-complexe toepassingen die dichte bedrading en multi-signaaloverdracht vereisen.

2.3 Soldeermaskerkleur en toepassing

De soldeermaskerkleur is geoptimaliseerd voor specifieke functionele en esthetische vereisten:

Geel soldeermasker: Universele optie voor de meeste producten (bijv. algemene kabelassemblages) vanwege de kosteneffectiviteit en compatibiliteit.
Zwart soldeermasker: De voorkeur voor high-end of lichtabsorberende toepassingen (bijv. autoverlichting, achtergrondverlichting van smartphones, LED-displays) om lichtreflectie te verminderen en de visuele consistentie te verbeteren.
Wit soldeermasker: Uitgerust met een extra witte coating voor verbeterde reflectie, geschikt voor verlichtingsarmaturen, LED-displays en medische esthetische apparaten.

2.4 Koperfoliedikte

De koperfoliedikte is afgestemd op de stroomvoerende capaciteit en flexibiliteitsbehoeften:

Precisie FPC:
- Enkellaags: 18μm (0,5 oz), 35μm (1 oz)
- Dubbellaags: 12μm (0,33 oz), 18μm (0,5 oz), 35μm (1 oz)
Standaard FPC:
- Enkellaags: 18μm, 25μm, 35μm (1 oz), 50μm
- Dubbellaags: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Minimale lijnbreedte/afstand

De minimale lijnbreedte en -afstand zijn cruciaal voor FPC-precisie. Hoewel fijnere afmetingen haalbaar zijn, 3mil (0,076 mm) wordt aanbevolen als de praktische minimum om de productieopbrengst en kosteneffectiviteit in evenwicht te brengen. Kleinere afmetingen kunnen de productie bemoeilijken en het aantal defecten verhogen.

3. Kernprestaties en kwaliteitscontrole

3.1 Flexibiliteit en buigweerstand

De HQ046 FPC vertoont uitzonderlijke flexibiliteit, gevalideerd door rigoureuze kwaliteitscontrole:

Een professionele buigtester wordt gebruikt om elke partij materialen te evalueren.
Alle materialen ondergaan tienduizenden buigcycli vóór massaproductie, waardoor weerstand tegen vermoeidheidsfalen in dynamische toepassingsscenario's (bijv. opvouwbare verlichting, gebogen oppervlakken) wordt gewaarborgd.

3.2 Productiemogelijkheden

De productiefaciliteit is uitgerust met geavanceerde apparatuur uit Duitsland, Japan en Taiwan, die grootschalige en zeer precieze productie ondersteunt:

Fabrieksoppervlak: Ongeveer 20.000 vierkante meter
Arbeidskrachten: Meer dan 800 werknemers, waaronder 50 senior technische specialisten
Productielijnen: Gespecialiseerd in zowel het versnellen van monsters als batchproductie

4. Aanpassingsserviceproces

Om aan diverse klantbehoeften te voldoen, bieden we een gestroomlijnde, one-stop aanpassingsservice:

4.1 Consultatie en technische ondersteuning

Gebruikmakend van 16 jaar expertise in FPC-ontwerp, R&D en productie, bieden we:

Ontwerp van gepersonaliseerde oplossingen
Tekeningoptimalisatie
Ondersteuning bij de ontwikkeling van nieuwe producten
Professioneel technisch overleg

4.2 Offerte

We bieden concurrerende prijzen voor monsters en batchbestellingen, met kostenoptimalisatie door:

Gestandaardiseerde technische processen
Hoogwaardige materiaalinkoop
Efficiënt productiebeheer

4.3 Ontwerp en integratie

Onze diensten omvatten de gehele FPC-waardeketen, waaronder:

Substraatproductie
Circuitbedrading en schematisch ontwerp
Vormontwikkeling
SMT (Surface Mount Technology) en through-hole assemblage
Stalen gaasfabricage
Alle processen voldoen aan internationale certificeringen om de betrouwbaarheid te garanderen.

4.4 Monsterfabricage

Een versnelde productielijn is gewijd aan de productie van monsters, met doorlooptijden van slechts 5-7 dagen voor dubbellaagse FPC-monsters, waardoor snelle prototyping en verificatie mogelijk is.

5. Certificeringen en opmerkingen

Certificeringen: De productlijn beschikt over meerdere internationale systeemcertificeringen (details op aanvraag beschikbaar), waardoor naleving van wereldwijde industrienormen wordt gewaarborgd.
Beeldvrijwaring: Alle productafbeeldingen op het officiële platform zijn authentiek. Kleine kleurvariaties kunnen optreden als gevolg van verlichting, opnamehoeken of verschillen in schermresolutie.
Continue upgrade: Onze FPC-producten ondergaan jaarlijkse updates en upgrades om te voldoen aan de opkomende technologische vereisten.

Double layer FPC:LED RGBW 4-chips met FPCB-bord Ervaren FPCB-fabrikant 0

Double layer FPC:LED RGBW 4-chips met FPCB-bord Ervaren FPCB-fabrikant 2

Double layer FPC:LED RGBW 4-chips met FPCB-bord Ervaren FPCB-fabrikant 3

6. Contactinformatie

Voor aangepaste oplossingen of verdere vragen kunt u contact opnemen met ons professionele verkoopteam via online consultatie of e-mail voor één-op-één ondersteuning.

GongDong HongQi Electronics Co., Ltd. – Uw vertrouwde partner voor hoogwaardige FPC-oplossingen sinds 2009.
