Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat

Merknaam:	HONGQI
Modelnummer:	HQ00535
MOQ:	500 stcs
Prijs:	Onderhandelbaar
Leveringstermijn:	Bespreekbaar
Betalingsvoorwaarden:	L/c, d/a, t/t

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

UL E477885 IATF16949 GB/T 16949

Verpakking Details:

Vol met sterke papieren koffers

Levering vermogen:

100000 stuks per maand

Markeren:

Dubbellaags FPC LED RGBW

4-Chip LED FPCB-bord

Ervaren FPCB-fabrikant met garantie

Productbeschrijving

HQ046 LED-lichtstrip FPC - Technische Specificaties

Flexibele Printed Circuits (FPC) zijn essentiële componenten in moderne LED-lichtstrip toepassingen, die hoge flexibiliteit, betrouwbaarheid en aanpassingsmogelijkheden vereisen. De HQ046 LED-lichtstrip FPC is een dubbellaags flexibele printplaat ontworpen voor diverse verlichtingsscenario's, met uitgebreide technische parameters en aanpassingsdiensten.

Productoverzicht

Parameter	Specificatie
Productmodel	HQ00535
Productnaam	LED-lichtstrip FPC
Circuitstructuur	Dubbellaags printplaat
Oppervlaktecoating	Dubbelzijdige zwarte soldeermasker; zwarte tekst
Antioxidatiebehandeling	OSP (Organic Solderability Preservative)
Kernprestaties	Hoge flexibiliteit; uitstekende buigweerstand

Technische Specificaties & Maatwerk

Dimensionale Specificaties

Precisie FPC: Maximale afmeting: 240×500 mm (limiet: 250×500 mm); minimale afmeting: geen beperking
Rolmateriaal FPC: Maximale breedte: 240 mm; maximale lengte: 100 meter

Circuitlaagconfiguratie

Enkellaags FPC: Eenvoudige structuur voor circuits met lage complexiteit in industriële besturingen en basisverlichtingssystemen
Dubbellaags FPC: Dubbele koperfolielagen met verbeterde via's voor producten met hoge integratie, zoals mobiele apparaten en autopanelen
Meerlaags FPC: Aanpasbaar voor toepassingen met extreem hoge complexiteit die dichte bedrading vereisen

Kleuropties soldeermasker

Geel soldeermasker: Kosteneffectieve optie voor algemene kabelassemblages
Zwart soldeermasker: Voorkeur voor high-end toepassingen om lichtreflectie te verminderen
Wit soldeermasker: Verbeterde reflectiviteit voor verlichtingsarmaturen en displays

Dikte koperfolie

Precisie FPC: Enkellaags: 18μm (0,5 oz), 35μm (1 oz); Dubbellaags: 12μm (0,33 oz), 18μm (0,5 oz), 35μm (1 oz)
Standaard FPC: Enkellaags: 18μm, 25μm, 35μm (1 oz), 50μm; Dubbellaags: 18-25μm, 25-25μm, 35-35μm, 35-70μm

Minimale lijnbreedte/afstand

De minimale lijnbreedte en afstand zijn cruciaal voor de precisie van FPC. Hoewel fijnere afmetingen haalbaar zijn, 3 mil (0,076 mm) wordt aanbevolen als het praktische minimum om de productieopbrengst en kosteneffectiviteit in evenwicht te brengen.

Kernprestaties & Kwaliteitscontrole

Flexibiliteit en buigweerstand

De HQ046 FPC vertoont uitzonderlijke flexibiliteit, gevalideerd door strenge kwaliteitscontrole. Alle materialen ondergaan tienduizenden buigcycli vóór massaproductie, wat weerstand tegen vermoeiingsbreuken in dynamische toepassingen garandeert.

Productiemogelijkheden

Fabrieksoppervlakte: Ongeveer 20.000 vierkante meter
Personeel: Meer dan 800 werknemers, waaronder 50 senior technische specialisten
Productielijnen: Gespecialiseerd in zowel spoedproductie van monsters als batchproductie
Geavanceerde apparatuur uit Duitsland, Japan en Taiwan

Proces voor maatwerkdiensten

Consultatie en technische ondersteuning

Met 16 jaar expertise in FPC-ontwerp, R&D en productie bieden we gepersonaliseerd oplossingsontwerp, tekenoptimalisatie, ondersteuning bij de ontwikkeling van nieuwe producten en professionele technische consultatie.

Ontwerp en integratie

Onze diensten bestrijken de gehele FPC-waardeketen, inclusief substraatproductie, circuitbedrading en schema-ontwerp, matrijsontwikkeling, SMT- en through-hole assemblage, en fabricage van stalen gaas. Alle processen voldoen aan internationale certificeringen.

Monsterproductie

Een spoedproductielijn is toegewijd aan monsterproductie, met doorlooptijden zo kort als 5-7 dagen voor dubbellaagse FPC-monsters, wat snelle prototyping en verificatie mogelijk maakt.

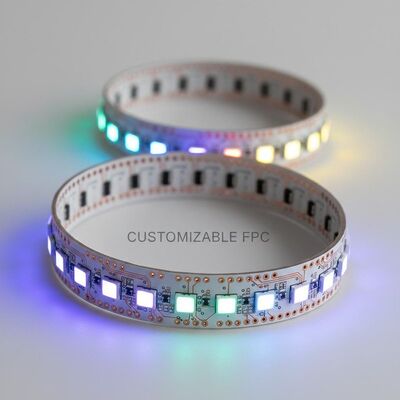

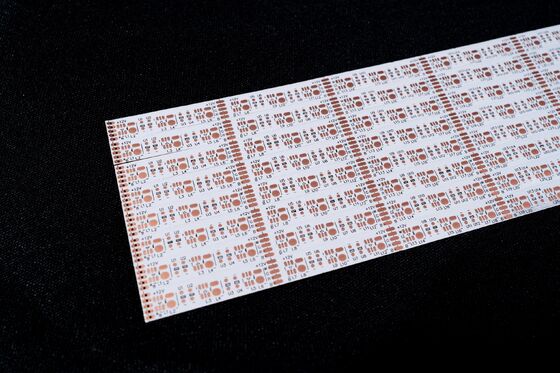

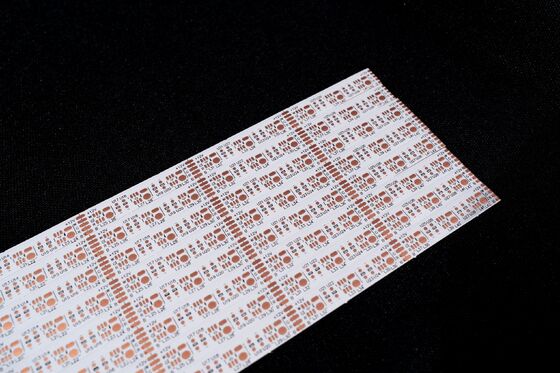

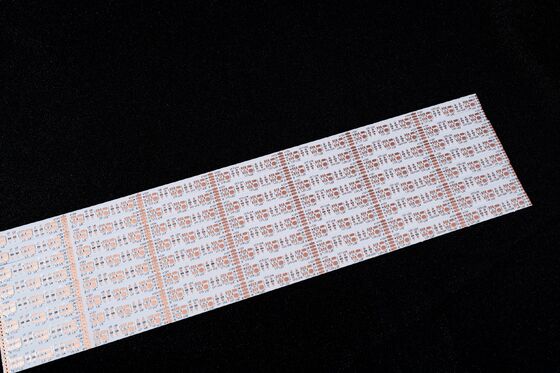

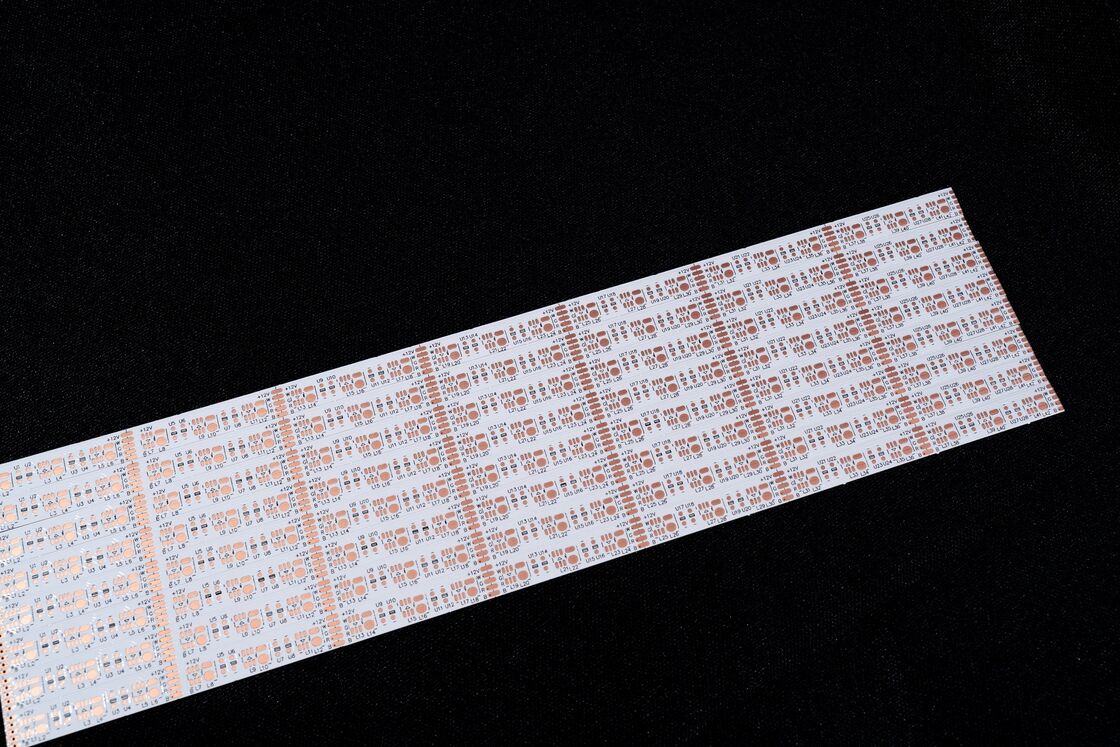

Productafbeeldingen

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 0

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 1

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 2

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 3

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 4

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 5

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 6

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 7

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 8

Dubbellaag LED FPC met RGBW 4-chips - Aanpasbare flexibele printplaat 9

Certificeringen & Opmerkingen

Meerdere internationale systeemcertificeringen die naleving van wereldwijde industriestandaarden garanderen
Productafbeeldingen zijn authentiek met mogelijke kleine kleurvariaties als gevolg van verlichting en beeldschermverschillen
Jaarlijkse productupdates en -upgrades om aan te sluiten bij opkomende technologische vereisten

Contactgegevens

Neem voor aangepaste oplossingen of verdere vragen contact op met ons professionele verkoopteam via online consultatie of e-mail voor persoonlijke ondersteuning.

GongDong HongQi Electronics Co., Ltd. - Uw Betrouwbare Partner voor Hoogwaardige FPC-Oplossingen Sinds 2009.
