Flexible Printed Circuits (FPC) zijn cruciale componenten in moderne LED-lichtstrooktoepassingen, die hoge flexibiliteit, betrouwbaarheid en aanpassingsvermogen vereisen.Dit document beschrijft de technische parameters, prestatie-eigenschappen en service 流程 van de HQ49512 LED-lichtstrook FPC, een dubbellagig flexibel circuit board ontworpen voor verschillende verlichtingsscenario's.Het geeft ook een uitgebreide beschrijving van de aanpassingsmogelijkheden van de fabrikant, kwaliteitscontrolemaatregelen en een technisch ondersteuningssysteem, die een uitgebreide referentie biedt voor bedrijven die LED-lichtstrook-FPC-oplossingen kiezen.

De HQ046 is een gespecialiseerde FPC die is ontworpen voor LED-lichtstrooktoepassingen, waarbij de structurele stabiliteit en de aanpassingsvermogen voor het milieu worden geïntegreerd.

Als professionele FPC-fabrikant met 16 jaar ervaring bieden we uitgebreide aanpassingen voor LED-lichtstrook FPC's, met betrekking tot enkel-, dubbel- en meerlagige structuren.De belangrijkste technische parameters en aanpassingsmogelijkheden worden hieronder beschreven.:

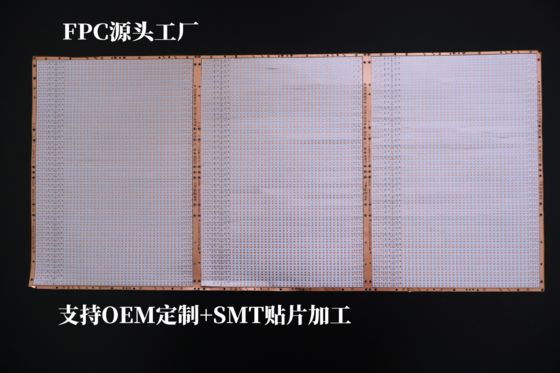

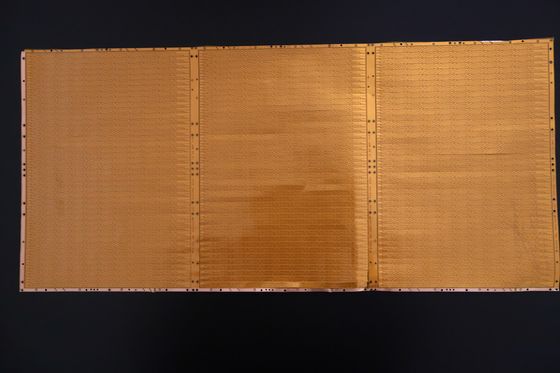

• Precieze FPC: Maximale afmetingen: 240×500 mm (limiet: 250×500 mm); minimale afmetingen: geen beperkingen.
• Rolmateriaal FPC: Maximale breedte: 240 mm; maximale lengte: 100 meter.

De selectie van FPC-lagen wordt bepaald door de complexiteit van de toepassing, met de volgende typische scenario's:

• FPC met één laag: Eenvoudige structuur, geschikt voor circuits met een lage complexiteit in industriële bedieningselementen, elektronische instrumenten en basisverlichtingssystemen.
• FPC met twee lagen: Dubbele koperen folielagen met verbeterde via's voor geleidende paden, ideaal voor producten met een hoge integratie, zoals mobiele apparaten, auto-instrumentenpanelen en mid-to-high-end LED-lichtstrips.
• FPC met meerdere lagen: Aanpasbaar voor ultracomplexe toepassingen die een dichte bedrading en meersignaaloverdracht vereisen.

De kleur van het lasmasker is geoptimaliseerd voor specifieke functionele en esthetische vereisten:

• Geel soldeermasker: universele optie voor de meeste producten (bijv. algemene kabelassemblages) vanwege de kosteneffectiviteit en compatibiliteit.
• Zwart Solder Mask: Geprefereerd voor high-end of licht-absorberende toepassingen (bijv. automobielverlichting, achterlichten van smartphones, LED-displays) om de lichtreflectie te verminderen en de visuele consistentie te verbeteren.
• Witte soldeermasker: Uitgerust met een extra witte coating voor verbeterde reflectiviteit, geschikt voor verlichtingsarmaturen, LED-displays en medische esthetische apparaten.

De dikte van de koperen folie is afgestemd op de draagcapaciteit en de flexibiliteit van de folie:

• Precieze FPC:
  • Eenlaag: 18 μm (0,5 oz), 35 μm (1 oz)
  • Dubbele laag: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• Standaard FPC:
  • Eenlaag: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Dubbellaag: 18-25 μm, 25-25 μm, 35-35 μm, 35-70 μm

De minimale lijnbreedte en -afstand zijn van cruciaal belang voor de FPC-nauwkeurigheid.3 mil (0,076 mm)In de eerste plaats is het belangrijk dat de productieprocessen worden gecontroleerd en dat de productieprocessen worden uitgebreid en dat de productieprocessen worden verbeterd.

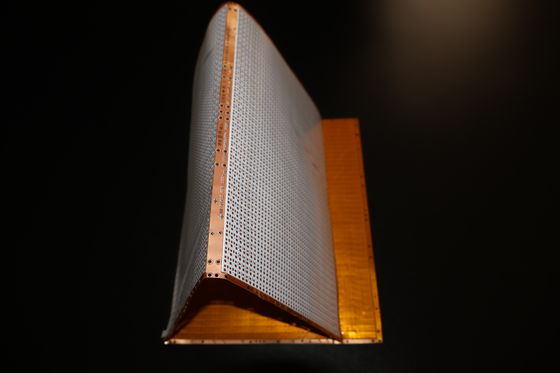

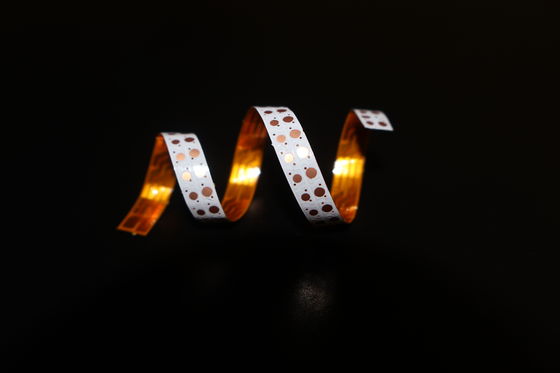

De HQ046 FPC vertoont uitzonderlijke flexibiliteit, gevalideerd door middel van strenge kwaliteitscontrole:

• Een professionele buigtoetser wordt gebruikt om elke partij materialen te evalueren.
• Alle materialen worden onderworpentienduizenden buigcyclivóór de massaproductie, om in dynamische toepassingsscenario's (bijv. opvouwbare verlichting, gebogen oppervlakken) weerstand te bieden tegen vermoeidheidsfouten.

De productiefaciliteit is uitgerust met geavanceerde apparatuur uit Duitsland, Japan en Taiwan, die de grootschalige en hoge precisieproductie ondersteunt:

• Fabrieksoppervlakte: Ongeveer 20.000 vierkante meter
• Personeel: meer dan 800 werknemers, waaronder 50 senior technische specialisten
• Productielijnen: gespecialiseerd in zowel het versnellen van monsters als de productie van batches

Om aan de diverse behoeften van klanten te voldoen, bieden we een gestroomlijnde, one-stop aanpassingsservice:

Met 16 jaar ervaring in FPC-ontwerp, R&D en productie bieden wij:

• Ontwerp van gepersonaliseerde oplossingen
• Optimalisatie van tekeningen
• Steun voor de ontwikkeling van nieuwe producten
• Professionele technische raadpleging

We bieden concurrerende prijzen voor monsters en batch orders, met kostenoptimalisatie door:

• Standaardiseerde technische processen
• Opbrengst van kwalitatief hoogwaardig materiaal
• Efficiënt productiebeheer

Onze diensten bestrijken de gehele FPC-waardeketen, waaronder:

• Productie van substraat
• Draadlozing en schematisch ontwerp
• Ontwikkeling van schimmel
• SMT (Surface Mount Technology) en door-gat assemblage
• Vervaardiging van stalen mazen
  Alle processen voldoen aan internationale certificeringen om de betrouwbaarheid te garanderen.

Een versnelde productielijn is gewijd aan de productie van monsters, met doorlooptijden van5 tot 7 dagen voor dubbellagige FPC-monsters, waardoor snelle prototyping en verificatie mogelijk is.

• Certificeringen: De productlijn is in het bezit van meerdere internationale systeemcertificeringen (details zijn op aanvraag beschikbaar), waardoor de naleving van de wereldwijde industrienormen wordt gewaarborgd.
• Foto Disclaimer: Alle productfoto's op het officiële platform zijn authentiek.
• Voortdurende verbetering: Onze FPC-producten worden jaarlijks bijgewerkt en geüpgraded om te voldoen aan nieuwe technologische vereisten.

Voor op maat gemaakte oplossingen of verdere vragen kunt u contact opnemen met ons professionele verkoopteam via online raadpleging of e-mail voor persoonlijke ondersteuning.

GongDong HongQi Electronics Co., Ltd. ️ Uw vertrouwde partner voor hoogwaardige FPC-oplossingen sinds 2009.
