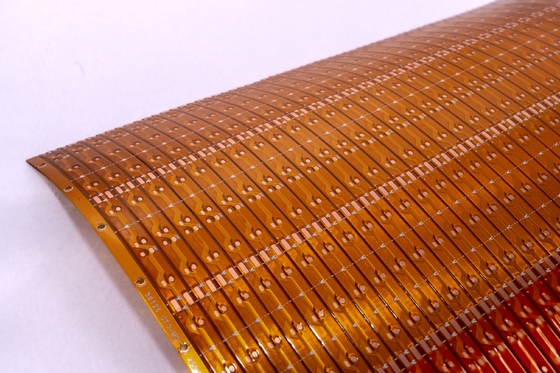

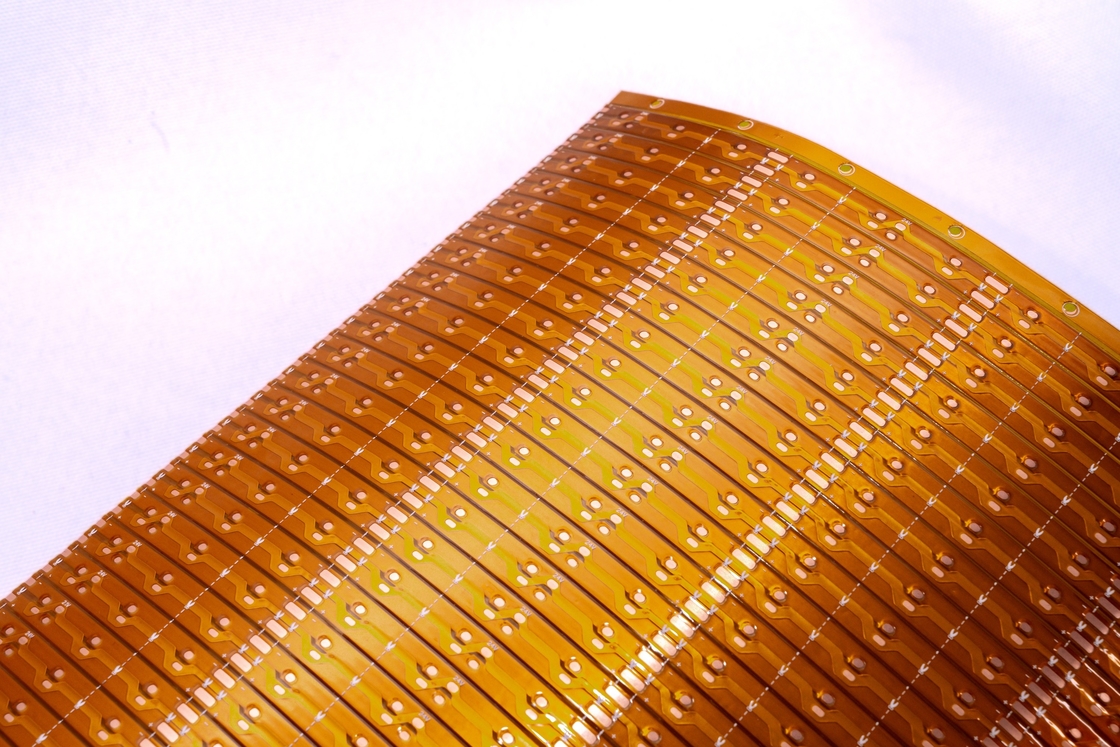

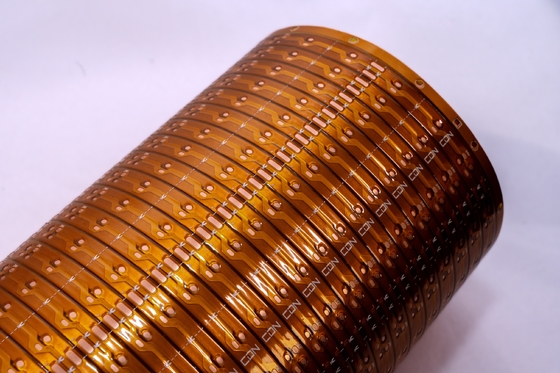

Draadloos flexibel PCB voor LED-strook Doppellagig plaat Double-sided Film Coating White Board

Productbeschrijving:

Productmodel:HQ011

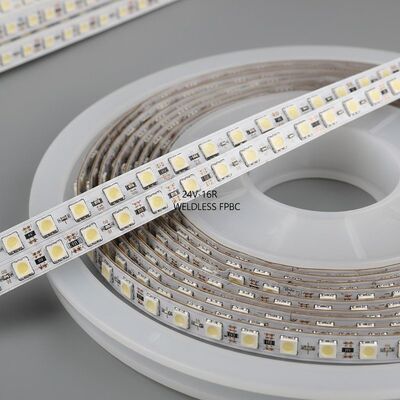

Productnaam:Kleurrijke LED-strook FPC
Productkenmerken:Dubbellagig karton, dubbelzijdige filmcoating, whiteboard, zwarte tekst, OSP-antioxidant

Productspecificaties:

1.Volgens uw behoeften om verschillende materiaaldikte en procesvereisten aan te passenKleurrijke LED-strook FPCen andere flexibele LED-circuits met eenzijdige en dubbelzijdige schakelingen.

2.Goede flexibiliteit en buigbaarheid

De fabriek heeft een professionele buiging tester, elke partij van de materialen door

Tienduizenden buigingstests voor de massaproductie.

Ontwerpparameters van FPC

Belangrijkste technische parameters:

1- Ongeveer. Afmetingen:

Precision FPC: De maximale grootte is 240X500mm (limiet 250X500mm), en er is geen beperking op de minimale grootte.

2Nummer. van laagjes op het bord

• De eenlaagse bordstructuur is eenvoudig en wordt over het algemeen gebruikt in industriële besturing, elektronische instrumenten en andere gebieden met relatief eenvoudige circuits.
• In vergelijking met enkellagig FPC hebben dubbelzijdige platen twee lagen koperen folie, verhoogde vias en gevormd geleidende paden.auto-instrumenten en andere producten.

3Soldeer. kleur van het masker

De kleuren van de soldeermask van FPC zijn geel, zwart en wit.Zwarte folie wordt vaak gebruikt in hoogwaardige of lichtabsorberende producten,zoals auto's, mobiele telefoons, LED-displays, enz. Witte film heeft een extra laag witte coating in vergelijking met gele film en wordt vaak gebruikt in producten die reflectie vereisen,zoals verlichtingsarmaturen, LED-displays, medische schoonheidsproducten, enz.

4. Dikte van koperen folie

• Precision FPC single panel opties omvatten 18um (0,5 oz) en 35um (1 oz);
• De nauwkeurige FPC-dubbellaagplaat kan worden gekozen uit 12um (0,33 oz), 18um (0,5 oz) en 35um (1 oz).
• Gewone FPC-eenpaneel kan 18um/25um/35um (1 oz)/50um kiezen;
• Gewone FPC-dubbele laagplaten kunnen worden gekozen uit 18-25um, 25-25um, 35-35um of 35-70um.

5. Minimale lijnbreedte/lijnsplitsing

Onder normale omstandigheden is het gebruikelijk dat hoe kleiner de moeilijkheidsgraad, des te hoger het defectpercentage, en het wordt over het algemeen aanbevolen om ten minste 3 ml te gebruiken.

Serviceproces

1- Advies.

16 jaar focus op FPC flexibel circuit board ontwerp en R & D productie, om klanten te voorzien van gepersonaliseerde oplossingen, ontwerp tekeningen,de ontwikkeling van nieuwe producten en het verlenen van technische ondersteuning;.

2- Aanbod.

Proef- of partijcitatie van hetzelfde type technologie, materialen, geavanceerde technologie, prijsconcessies, voor klanten om kosten te besparen.

3.Beroep

Ons bedrijf heeft Duitsland, Japan, Taiwan en andere regio's van geavanceerde apparatuur en productietechnologie, professionele productie, schaal.met meer dan 800 werknemers en 50 senior technisch personeel.

4. Ontwerp

Bied oplossingen aan klanten om een aantal internationale systeemcertificering af te ronden, kan de productie van substraat, bedrading, principeontwerp, vorm, patch,één-stop-service voor aansluitbare en open stalen mazen, 16 jaar van professionele en technische niveau neerslag, waardig van uw keuze en vertrouwen.

5.Monsterneming

We zijn gespecialiseerd in FPC-monstermaken en aanpassingsdiensten, het bedrijf heeft een versnelde productielijn, zoals: flexibele circuit board dubbele panelen monsters kunnen binnen 5-7 dagen worden afgerond.

Certificaten en onderscheidingen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, schermhoek en beeldresolutie kan het beeld dat u ziet een zekere mate van chromatische aberratie hebben.GongDong HongQi is een professionele circuit boards fabrikant met 16 jaar geschiedenis in ChinaOnze producten worden elk jaar bijgewerkt en verbeterd en we zijn gespecialiseerd in allerlei soorten FPC-monsters maken en aanpassingsdiensten, als u geïnteresseerd bent in onze producten,Vertel ons alstublieft wat u nodig hebt., zullen we u helpen om professionele oplossingen te bieden, substraat productie, bedrading, principe ontwerp, vorm, patch, plug-in en anderen one-stop service.

Neem contact met ons op of stuur ons een e-mail.en we zullen u een persoonlijke service bieden van ons professionele verkoopteam.Bedankt voor uw tijd.
