Ik

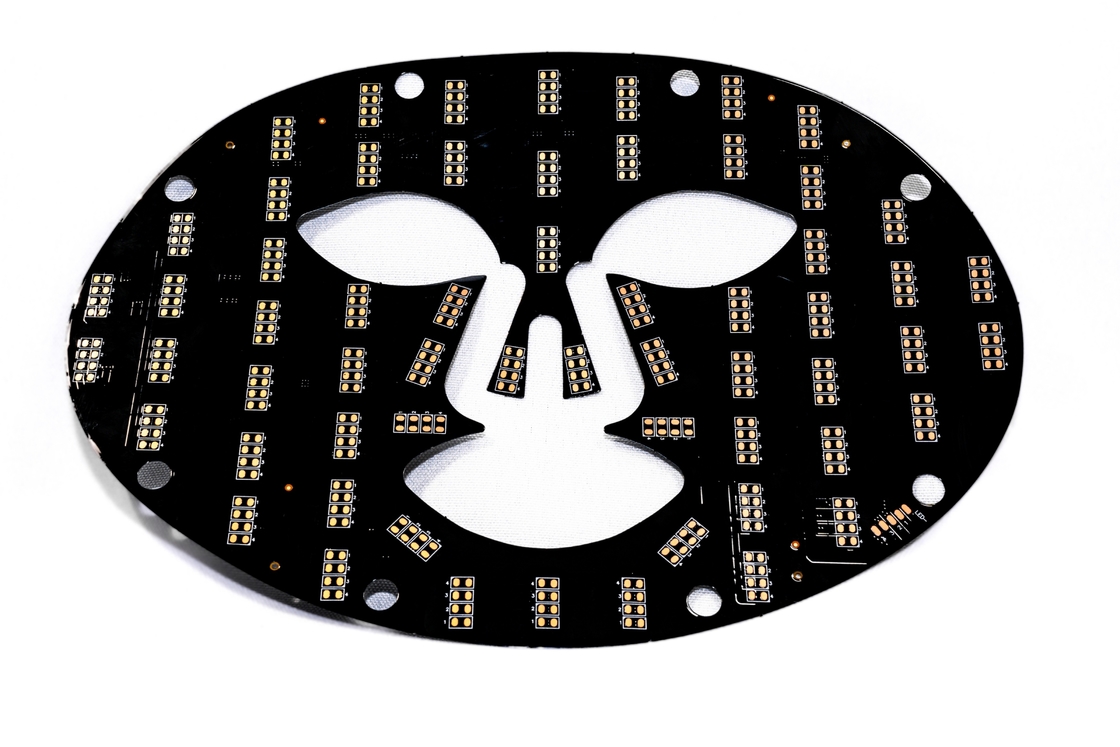

schoonheidsmaskerbord

Repuirement

eenctual

Result

Laagdruk

Materiaalsoort

Dubbelzijdig 35/70 koper

Dubbelzijdig 35/70 koper

ACC

    Kleur

EWHITE serie

Zwart

ACC

 Productdikte

0.316+/-0.0 3 mm

0.316 mm

ACC

Verdikkingslaag

  Koper (PTH)

13~15 micrometer

12 micrometer

ACC

Oppervlakte verdikkingslaag

10/10 micrometer

10/10 micrometer

ACC

OSP dikte

0.25-0.35 micrometer

0.3 micrometer

ACC

  Verdikkingslaag

/

/

ACC

  Goud dikte

/

/

ACC

Soldeermasker / film

 Materiaalsoort

Film

Film

ACC

 Kleur

Wit

Wit

ACC

Enkel / dubbelzijdig

Dubbelzijdig wit film

Dubbelzijdig wit film

ACC

S/M dikte

68micrometer/78 micrometer

68micrometer/78 micrometer

ACC

Van soldeermaskerHechtsterkteTest

/

/

/

Papiercontrole

ACC

4.Karakter

Materiaalsoort Material Type

UV-LED inkt

Brede inkt

ACC

Kleur color

Zwarte letters

Zwarte letters

ACC

Enkel/dubbelzijdig/Beide zijden

Dubbelzijdig

Dubbelzijdig

ACC

Hechtsterkte test Hechtsterkte test

Geen afschilfering

Geen afschilfering

ACC

Engineering tekening verificatiePapiercontrole

Het fysieke object is consistent met de tekening

Consistent

ACC

5.LijnenCircuit

Engineering tekening verificatiePapiercontrole

Het fysieke object is consistent met de tekening

Consistent

ACC

Lijnbreedte trace width

0.275mm±0.05mm

0.275 mm

ACC

Afstandafstand

0.125m±0.05mm

0.125 mm

ACC

6.Markering identification

UL Markering UL mark

/

/

ACC

Bedrijfslogo company logo

/

/

ACC

Andere speciale markeringen

andere speciale markeringen

/

/

ACC

7Uiterlijkomtrek

gatlocatie hole location

Het fysieke object is consistent met de tekening

Consistent

ACC

Afmetingen dimension

Het fysieke object is consistent met de tekening

Consistent

ACC

8.BetrouwbaarheidstestBetrouwbaarheidstest

Soldeerbaarheidstest

Soldeerbaarheidstest

Soldeer oppervlakte≥85%

Soldeer vol

ACC

Afschilferingssterktetest Afschilferingsterktetest

≥1.0kgf/mm²

1.11 kilogramkracht/vierkante millimeter

ACC

Thermische schoktest Verwarming schoktest

Geen delaminatie, geen bellen

Geen delaminatie, bellen

ACC

9.FunctieFunctie

Elektrische test electrical test

100% gekwalificeerd

100% gekwalificeerd

ACC

10.RoHs

RoHs test RoHs test

Voldoen

Voldoen

ACC

11.Uiterlijk

Visuele inspectie Visuele inspectie

100% gekwalificeerd

100% gekwalificeerd

ACC

12.Anders others

Verpakkingsmethode: vacuümverpakking

BeslissingDisposition:AccepterenAccept□ AfwijzenRejec □ Speciale acceptatie□
