Dubbellaagse HDI-printplaat met vergulde afwerking en aanpasbaar ontwerp voor toepassingen met hoge dichtheid

Dubbellaagse HDI-printplaat met vergulde afwerking en aanpasbaar ontwerp voor toepassingen met hoge dichtheid

Merknaam:	HONGQI
Modelnummer:	HQ00513
MOQ:	1000PCS
Prijs:	Onderhandelbaar
Leveringstermijn:	8-15 working days
Betalingsvoorwaarden:	L/C,D/A,T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

GuangDong,China

Certificering:

UL E477885 IATF16949 GB/T13485

Plaatdikte:

0,25 mm ± 0,05

Mechanische stijfheid:

Flexibele

Led-type:

SMD2835

steun

Smt en dip:

steun

LED-hoeveelheid:

60 stcs/m

Koper:

Masker verkocht:

Andere service:

ondersteuning op maat gemaakte diensten

Marketingmethode:

Fabriek directe verkoop

Basismateriaal:

Aluminium basislaminaat

Waterdicht:

Bedrijfstemperatuur:

-20℃ tot 60℃

Dikte:

0,1 mm

Spanning:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Markeren:

op maat gemaakte FPCB-circuitboards

Flexible platte kabels van FPC

HDI-circuitborden

Productbeschrijving

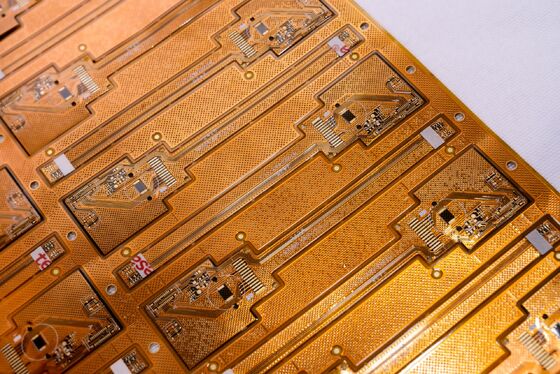

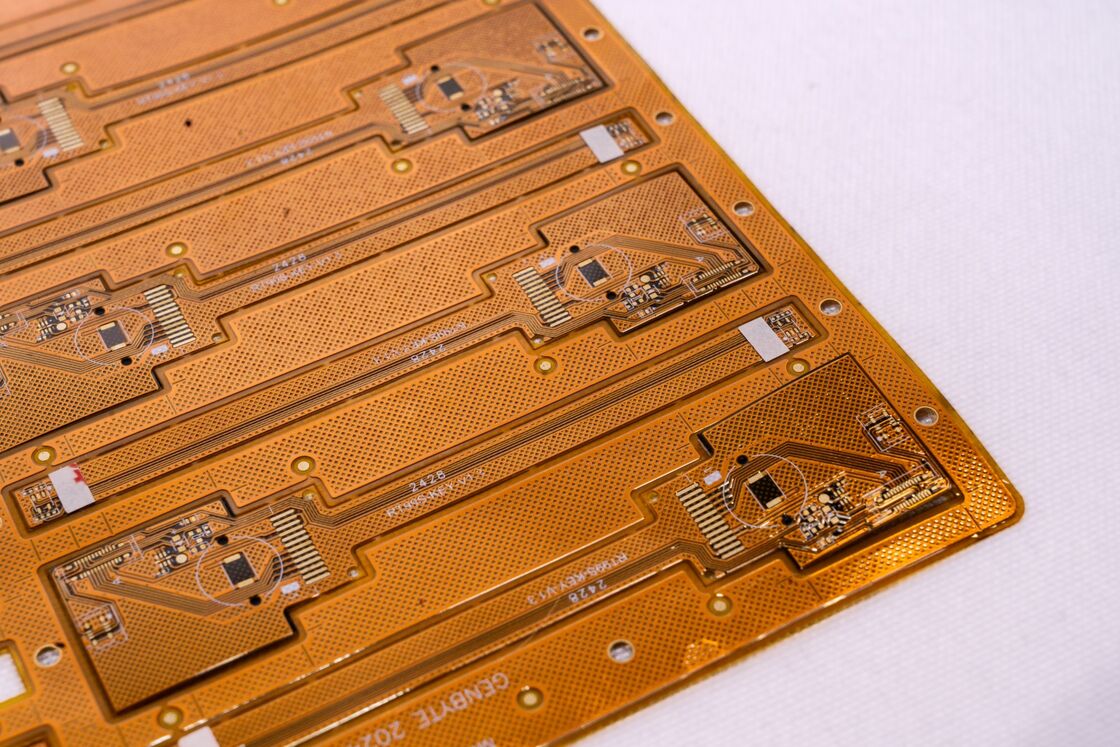

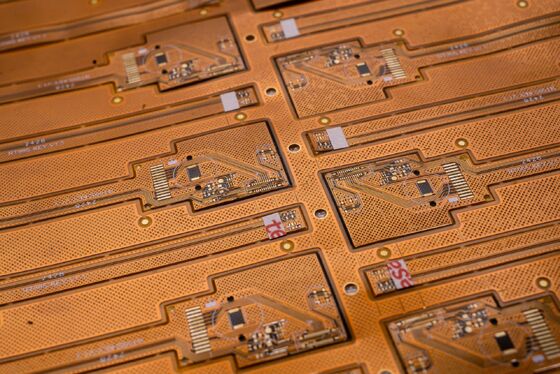

Lint-verbonden Flexibele Printplaat (FPC)

HDI printplaat met hoge dichtheid, ontworpen voor naadloze integratie in elektronische modules en communicatieapparaten.

Productspecificaties

Productmodel: HQ00513
Productnaam: Lint-verbonden Flexibele Printplaat (FPC)
Kenmerken: Dubbelzijdige gele soldeermasker, vergulde afwerking, dubbellaagse bordstructuur
Aanpasbare specificaties en monsterproductie beschikbaar

FPC Ontwerpparameters

Dimensionale Specificaties

Precisie FPC: Maximale afmeting: 240*500 mm (limiet: 250*500 mm); minimale afmeting: geen beperking
Rolmateriaal Bord: Maximale breedte: 240 mm; maximale lengte: 100 meter

Aantal Bordlagen

Enkellaags Bord: Eenvoudige structuur voor industriële besturing en elektronische instrumenten
Dubbellaags Bord: Twee koperfolielagen met verhoogde via's voor mobiele telefoons en auto-instrumenten

Kleuropties Soldeermasker

Geel: Aanbevolen voor de meeste producten, inclusief diverse kabeltoepassingen
Zwart: Voor high-end of lichtabsorberende producten zoals auto's en mobiele telefoons
Wit: Met extra witte coating voor verlichtingsarmaturen en medische esthetische apparatuur

Dikte Koperfolie

Type Bord	Aantal Lagen	Dikte Opties
Precisie FPC	Enkellaags	18 μm (0,5 oz) of 35 μm (1 oz)
Precisie FPC	Dubbellaags	12 μm (0,33 oz), 18 μm (0,5 oz), of 35 μm (1 oz)
Gewone FPC	Enkellaags	18 μm, 25 μm, 35 μm (1 oz), of 50 μm
Gewone FPC	Dubbellaags	18-25 μm, 25-25 μm, 35-35 μm, of 35-70 μm

Minimale Lijnbreedte/Lijnafstand

Aanbevolen minimum van 3 mil voor optimale productie-efficiëntie en kwaliteit.

Professioneel Serviceproces

Consultancy & Technische Ondersteuning

16 jaar FPC-ontwerpexpertise met gepersonaliseerde oplossingen, ontwerpschema's en ondersteuning voor de ontwikkeling van nieuwe producten.

Concurrerende Offerte

Consistente technologie, hoogwaardige materialen en geavanceerde processen met kosteneffectieve prijzen voor monsters en batchbestellingen.

Professionele Productiecapaciteit

Geavanceerde apparatuur uit Duitsland, Japan en Taiwan. Fabriek beslaat 20.000 vierkante meter met meer dan 800 werknemers en 50 senior technische experts.

Geïntegreerde Ontwerpservice

One-stop services inclusief substraatproductie, bedradingsontwerp, schema-ontwerp, matrijsfabricage, SMT, DIP en stencilproductie met internationale certificeringen.

Monsterproductie

Gespecialiseerde FPC-monstermaatwerk met versnelde productie - dubbellaagse flexibele printplaatsamples voltooid binnen 5-7 dagen.

Certificaten & Eerbetonen

Dubbellaagse HDI-printplaat met vergulde afwerking en aanpasbaar ontwerp voor toepassingen met hoge dichtheid

Opmerking: Alle afbeeldingen zijn authentiek. Kleine kleurvariaties kunnen optreden als gevolg van verlichting, opnamehoeken en verschillen in schermresolutie.

Over GongDong HongQi: Professionele Chinese fabrikant van printplaten met 16 jaar ervaring. Producten worden jaarlijks bijgewerkt met gespecialiseerde FPC-monsterproductie en maatwerkdiensten. Neem contact met ons op voor professionele oplossingen en one-stop services, waaronder substraatproductie, bedradingsontwerp, schema-ontwerp, matrijsfabricage, SMT en DIP.

```
