Productoverzicht

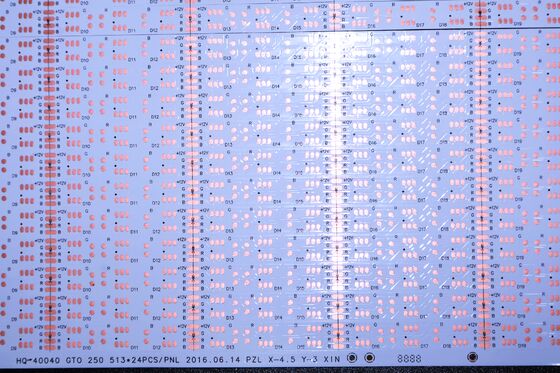

• Modelnummer:HQ40040

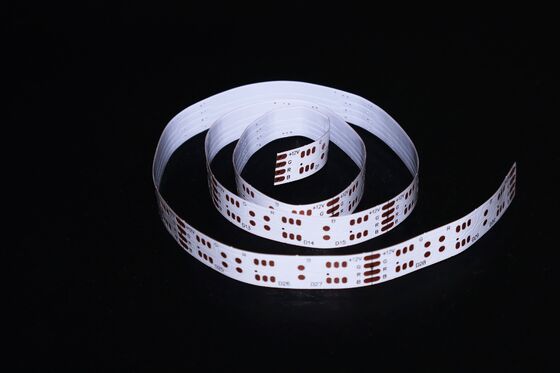

• Productnaam:Flexibel LED-strookcircuitbord
• Kenmerken:Dubbellagig karton met een witte film aan beide zijden, met een zwart OSP-antioxidant

Specificaties:

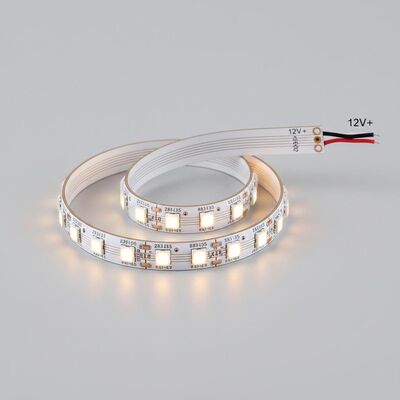

• LED-type: 5050
• Hoeveelheid per eenheid: 30 LED/pc
• Afmetingen: 10 mm x 503 mm
• Spanning: 24V

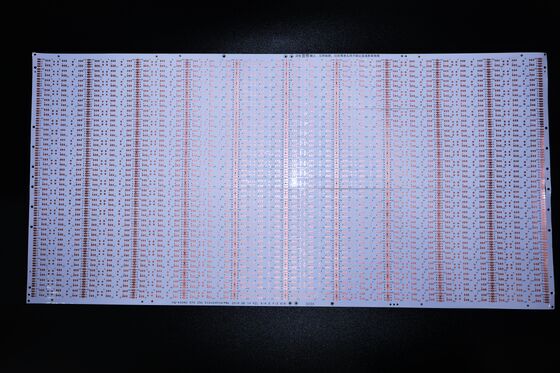

• Type bord: dubbelzijdig FPCB met witte film

FPC-ontwerpparameters

1. Dimensionele precisie

• FPC-precisie:Maximale afmetingen van 240 mm (breedte) × 500 mm (lengte), zonder beperking van de minimale afmetingen.
• Plaat van rolmateriaal:Maximale breedte van 240 mm, maximale lengte van 100 meter.

2. Aantal lagen

• Eenlaagse boards zijn geschikt voor eenvoudige schakelingen die gewoonlijk worden gebruikt in industriële besturing en elektronische instrumenten.
• Dubbelzijdige platen zijn voorzien van twee lagen koperfolie, verhoogde vias en geleidende paden, waardoor ze ideaal zijn voor toepassingen zoals mobiele telefoons, automobielinstrumenten,en andere complexe producten.

3. Soldeermasker Kleuropties

• Beschikbare kleuren: Geel, Zwart en Wit.
  • Gele film:Geschikt voor producten voor algemeen gebruik (bijv. kabelproducten).
  • Zwarte film:Geprefereerd voor high-end of licht-absorberende toepassingen (bijv. auto's, mobiele telefoons, LED-displays).
  • Witte film:Bevat een extra witte coatinglaag, ideaal voor producten die reflectie vereisen (bijv. verlichtingsarmaturen, medische beauty-apparaten).

4. Dikte van koperen folie

• Precision FPC Single Panel Opties:
  • 18 μm (0,5 oz) of 35 μm (1 oz).
• Precision FPC Double-layer Board Opties:
  • 12 μm (0,33 oz), 18 μm (0,5 oz) of 35 μm (1 oz).
• Gewone FPC-opties voor een enkel paneel:
  • 18 μm/25 μm/35 μm (1 oz)/50 μm.
• Gewone FPC-dubbellaagplaten:
  • 18-25 μm, 25-25 μm, 35-35 μm of 35-70 μm.

5Minimale lijnbreedte/afstand

• Aanbevolen minimale lijnbreedte en -afstand: 3 mil (0,076 mm).

Technische diensten

Ons bedrijf biedt uitgebreide technische ondersteuning om de optimale prestaties van onze producten te garanderen:

1. Ondersteuning voor aangepast ontwerp:Op maat gemaakte oplossingen voor specifieke toepassingsvereisten.
2. Monstertesten:Gratis monstertesten op aanvraag.
3. Snel omdraaien:Snelle productie en levering om te voldoen aan dringende projecttermijnen.

Kwaliteitsborging

• Alle producten worden strikt getest om de naleving van de industriestandaarden te waarborgen.
• Wij bieden een 100% tevredenheidsgarantie voor onze producten, met een focus op kwaliteit en betrouwbaarheid.

De flexibele circuitschijven kunnen binnen 5 tot 7 dagen worden gecontroleerd.

Certificaten en onderscheidingen

Let op:

Alle foto's op deze site zijn echt. Vanwege veranderingen in verlichting, schermhoek en beeldresolutie kan het beeld dat u ziet een zekere mate van chromatische aberratie hebben.GongDong HongQi is een professionele circuit boards fabrikant met 16 jaar geschiedenis in ChinaOnze producten worden elk jaar bijgewerkt en verbeterd en we zijn gespecialiseerd in allerlei soorten FPC-monsters maken en aanpassingsdiensten, als u geïnteresseerd bent in onze producten,Vertel ons alstublieft wat u nodig hebt., zullen we u helpen om professionele oplossingen te bieden, substraat productie, bedrading, principe ontwerp, vorm, patch, plug-in en anderen one-stop service.

Neem contact met ons op of stuur ons een e-mail.en we zullen u een persoonlijke service bieden van ons professionele verkoopteam.Bedankt voor uw tijd.
